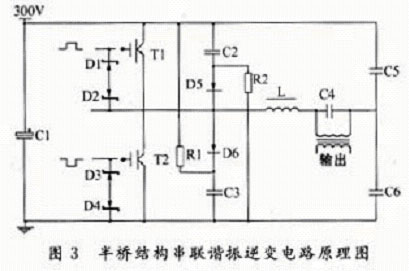

半桥结构串联谐振逆变电路原理图

该电源采用半桥结构串联谐振逆变电路，主电路原理如图3所示。在大功率IGBT谐振式逆变电路中，主电路的结构设计十分重要，由于电路中存在引线寄生电感，IGBT开关动作时在电感上激起的浪涌尖峰电压Ldi/dt不可忽视，由于本电源采用的是半桥逆变电路，相对全桥电路来说，将产生比全桥电路更大的di/dt。正确设计过压保护即缓冲电路，对IGBT的正常工作十分重要。如果缓冲电路设计不当，将造成缓冲电路损耗增大，会导致电路发热严重，容易损坏元件，不利于长期工作。

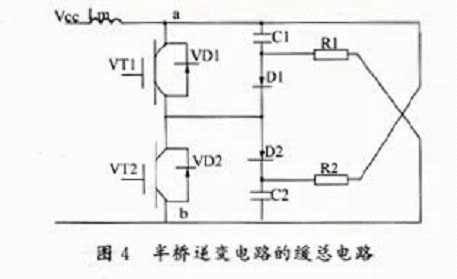

过程是：当VT2开通时，随着电流的上升，在线路杂散电感Lm的作用下，使得Uab下降到Vcc-Ldi/dt，此时前一工作周期以被充电到Vcc的缓冲电容C1，通过VT1的反并联二极管VD1、VT2和缓冲电阻R2放电。在缓冲电路中，流过反并联二极管VD1的瞬时导通电流ID1为流过线路杂散电感电流IL和流过缓冲电容C1的电流IC之和。即ID1=IL+IC，因此IL和di/dt相对于无缓冲电路要小得多。当VT1关断时，由于线路杂散电感Lm的作用，使Uce迅速上升，并大于母线电压Vcc，这时缓冲二极管VD1正向偏置，Lm中的储能(LmI2/2)向缓冲电路转移，缓冲电路吸收了贮能，不会造成Uce的明显上升。

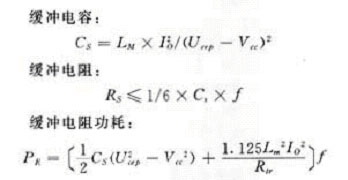

缓冲元件的计算与选择





式中：f—开关频率;Rtr—开关电流上升时间;IO—最大开关电流;Ucep—瞬态电压峰值。

在缓冲电路的元件选择中，电容要选择耐压较高的电容，二极管最好选择高性能的快恢复二极管，电阻要用无感电阻。

结束语

该电源已经成功地应用于大功率电力测试仪器，与传统方法相比，不仅测量精度高，而且提高了工作效率，增加了工作安全性，降低了劳动强度。

参考文献

1　李萌金.电力电子器件绝缘栅——双极晶体管及其应用.电测与仪表，1997(10)

2　任天良.300W零电流型准谐振直流电源设计.电力电子技术，2000(3)

3　田建等.大功率IGBT瞬态保护研究.电力电子技术，2000(4)
