NE556彩显信号源电路

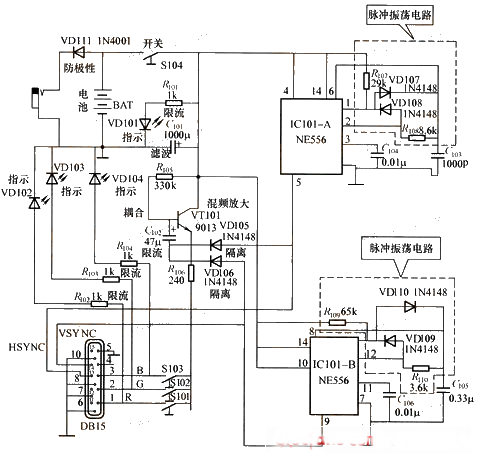

NE556彩显信号源电路根据显示器D-SUBl5针插口的信号：HSYNC、VSYNC、B、G、R、GND。因此，实用电路中要提供这几种信号。为实现HSYNC，利用IC101-A NE556构成的时基电路产生。其中R107、R108、C103、VD107、VD108共同组成占空比可设置调整的脉冲振荡电路。本图可产生的行同步脉冲信号为：负极性、31.47kHz。同理，利用IClOl-B NE556构成的时基电路产生VSYNC信号。R109、R110、VDl09、VD110构成脉冲振荡电路，NE556集成电路5脚、9脚信号经隔离二极管、耦合到VT101进行混频放大，经R106、S103或S102或S101到D-SUB15中提供B、G、R信号。
