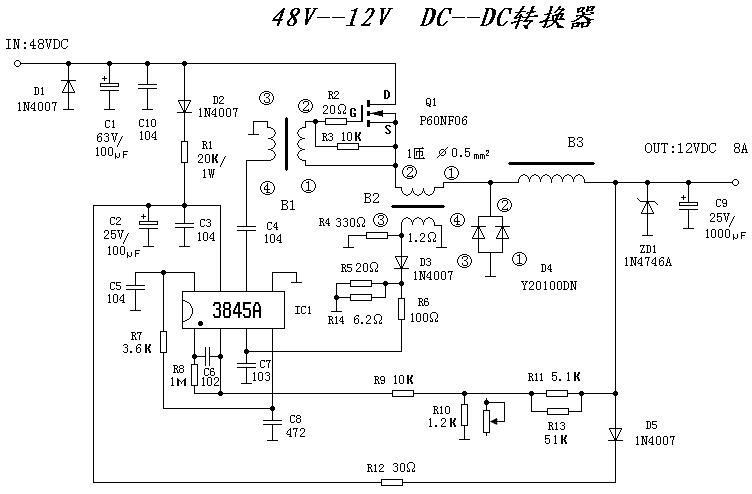

图 48-12V DC-DC转换器原理图
工作原理：
下图是根据实物剖析而来，电源经D2、R1为IC1提供+12V左右的电压，6脚输出脉冲经C4和变压器耦合后驱动Q1振荡，当Q1导通后输出电流通过L经C9滤波后向负载供电，当Q1截止时，变压器式电感B3磁能转变为电能，其极性左负右正，续流二极管D4导通，电流通过二极管继续向负载供电，使负载得到平滑的直流，当输出电压过低或过高时，从电阻R11、R10、R9组成的分压电路中得到取样电压送到IC1 2脚与内部2.5V基准电压比较后控制Q1导通脉宽，从而使输出电压得到稳定。当负载电流发生短路或超过8A时，IC1 3脚电压的上升会控制脉宽使Q1截止，以确保Q1的安全。
C8和R7构成振荡时间常数，本电路的振荡频率为65KHz，其计算公式为下：
