电源形成电路
来源:mashang发布时间:2012-12-11

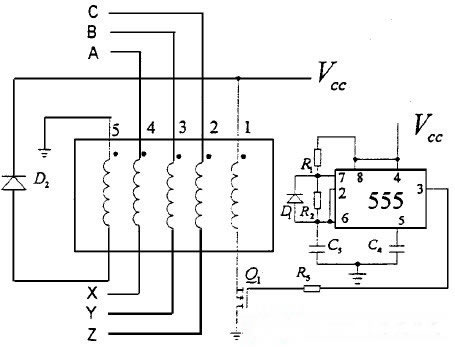

询问 AI为了解决单相桥式逆变器驱动电路需要三路独立电源问题, 设计了一个简单的开关电源, 电路如图2 所示L 该电路中,Q 1 为MO SFET 开关, 型号为2SK429L 1555 电路提供控制脉冲, 变压器共有5 个线圈, 匝数分别为: 1、5 为18 匝, 2、3、4 为40 匝, 线圈5 为线圈1 在Q 1 截止期间释放能量的通道, 有利于开关电源的工作L 线圈2、3、4、无共地点, 为三路独立电源, 提供的电压经整流后, 大约为20 V L.
