劲霸458系列电磁炉辅助电源原理图
来源:mashang发布时间:2012-12-122浏览

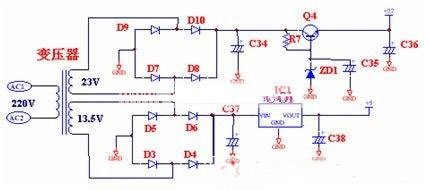

询问 AIAC220V 50/60Hz电压接入变压器初级线圈,次级两绕组分别产生13.5V和23V交流电压。13.5V交流电压由D3~D6组成的桥式整流电路整流、C37滤波,在C37上获得的直流电压VCC除供给散热风扇使用外,还经由IC1三端稳压IC稳压、C38滤波,产生+5V电压供控制电路使用。23V交流电压由D7~D10组成的桥式整流电路整流、 C34滤波后, 再通过由Q4、R7、ZD1、C35、C36组成的串联型稳压滤波电路,产生+22V电压供IC2和IGBT激励电路使用。劲霸458系列电磁炉辅助电源原理图:
