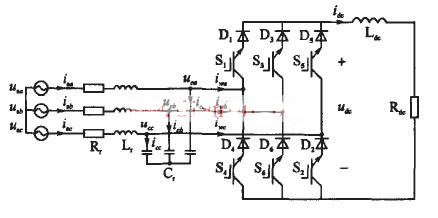

三相电流型PWM整流器的拓扑电路

三相多开关Boost型整流电路：每个桥臂上的可关断开关管都带有反并联二极管，可以实现能量的双向流动。以A相为例予以说明：当A相下桥臂中的开关管导通时，A相储能电感储能;当其关断时，A相电感储能通过上桥臂的二极管向直流侧释放磁能。因此，从广义上讲，这种桥式PWM可逆整流器拓扑，仍属于升压式结构。六开关Boost型PWM整流器的特点是结构简单且宜于实现有源逆变，因而是目前应用和研究最为活跃的一种类型，也是多开关PWM整流电路中应用最为广泛的一种。
