4输出级（5V/6V/9V/12V）直流稳压电源电路图

这绝对是一个有效的4输出级稳定直流电源测试 ??电子电路单元。它提供了很好的规范和稳定的输出，重要的是，对于大多数的电子电路提供了良好的效果。该电路给你视听的迹象，如果是在PCB的短路测试下，电源电路下测试可以切断即刻免受损害的重要组成部分。

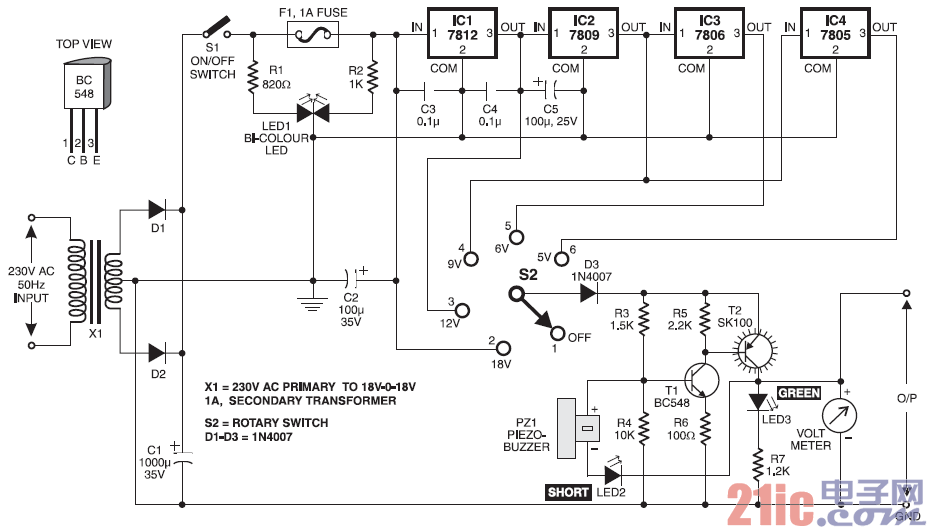

电路为您提供了四种不同的稳压直流输出(12V，6V，9V和5V)，旋转开关S2的方式选择一个不受管制的18V直流输出。结果表明，所选的输出连接到输出轨的模拟电压表。

该电路的工作原理，通过一个典型的18V-0-18V，500mA的降压变压器提供18V交流。由二极管D1和D2的供应18V直流，平滑电容C1和稳压器IC(IC1)的通过IC4的组合对一个整流二极管。稳压器IC提供固定，12V，6V，9V和5V稳压输出，分别加入到旋转开关触点。这个电源是有用和有效地为需要高达200mA的电流的负载。

互补晶体管T1和T2的行为事件电路电源接通。充分选择的电源电压是在集电极晶体管T2的，适用于电力负荷的索取。LED3意味着输出电压的存在。PZ1 piezobuzzer负极加入通过LED2的输出轨，所以piezobuzzer保持沉默作为其负极也是在整个电源电压(节选)。如果有输出短路，LED2灯发光激活的piezobuzzer。

A保险丝故障指示器短路的区别在输出和输入故障。它包括双色LED指示(LED1)和电阻R1和R2。当电源保险丝是否完好，有效LED1的红色和绿色部分是并行输出一个黄色的光。当保险丝出现故障时，绿色LED熄灭，红色LED灯告诉我们融合击穿。

该电路可以简单通用PCB组装。使用小型散热器所有的IC消散IC温度正确。输出电压可以检查出一个电压表。Assmble和规定电压表，指示灯，旋转开关，使电路安装在一个金属盒/箱。
