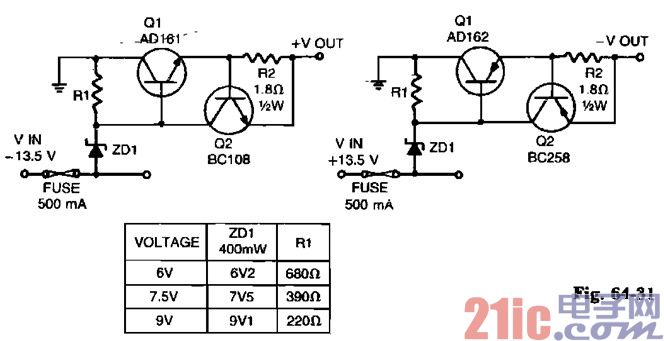

短路保护低电压稳压器电路图

这些低电压调节器短路保护，可提供6，7.5，和9 V从13.5 V标称值，然而，他们将功能一样好，如果连接到一个平滑的直流输出变压器/整流电路的汽车电池供电。

两种类型的正反两方面的地面系统。功率晶体管可安装在散热器上没有云母绝缘垫片，从而允许更大的冷却效率。两个电路免受过载或短路。目前不能超过330毫安。正常工作条件下的跨R2上的电压不高于500 mV的必要转第二季度和电路的行为如果有仅第一季度存在。如果电流过大引起，Q2导通和断Q1裁员，保护章ulating晶体管。下表给出了不同的齐纳电压R1的值。
