具有温度监控、充电状态指示的锂电池充电电路图

TP4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的SOP8/MSOP8封装与较少的外部元件数目使得TP4056成为便 携式应用的理想选择。TP4056 可以适合USB电源和适配器电源工作。由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节， 以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电 压之后降至设定值1/10时，TP4056 将自动终止充电循环。 当输入电压(交流适配器或USB电源)被拿掉时，TP4056 自动进入一个低电流状态，将电池漏电流降至2uA以下。TP4056 在有电源时也可置于停机模式，以而将供电电流降至55uA。TP4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。

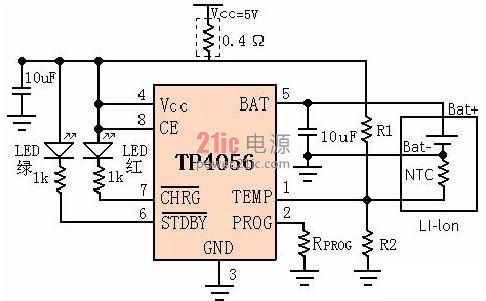

电路如上图所示,适合需要电池温度检测功能，电池温度异常指示和充电状态指示的应用。
