PWM脉宽调制器的原理电路图

脉宽调制器是一个比较器，它是将控制信号Uc与频率一定的锯齿波电压进行比较，产生出脉冲序列如图1所示。因此在集成控制电路中还包括一个频率固定的时钟信号和锯齿波发生器。时钟脉冲频率决定了PWM转换器的开关频率。假设锯齿波电压幅值为Um，锯齿波宽为Ts(决定了开关周期)。在一个开关周期Ts，内，控制信号Ts与锯齿波有一次相交，决定了这时的PWM输出脉冲的宽度DuTs。可见，在相交点Uc/Um=Du。

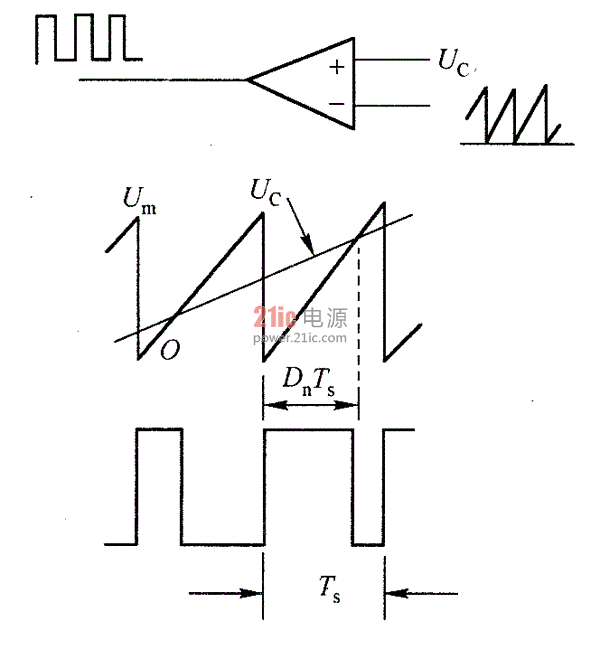

图1 PWM脉宽调制器的原理

DC/DC PWM转换器的输出输人电压比Uo/Ui与占空比Du有关，即Uo/Ui=f(Du)。在由于任何原因使负载电压Uo发生变化时，由于系统的负反馈控制作用，PWM输出脉冲的宽度(即占空比Du)自动调整，从而就自动实现了稳压，使Uo的变化保持在给定值四周的答应范围之内。
