自制无源可调恒流电子负载电路图

在电源行业，电子负载是所有厂家都必需的研发或生产设备，市场上的电子负载大多都较贵，而且都是需要电源供电才能工作。本文提供一种电路方案，使读者可以自制无源可调CC模式的电子负载，其输入电压范围可达到3~30V，输入电流范围可达到0.01A~10A。

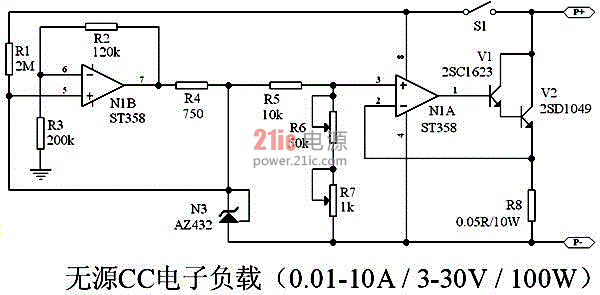

电路如下图所示：



图中的S1为负载开关，断开S1即可断开整个负载。

图中的N1B为准恒流源电路，使432产生1.25V基准，使输入电压变化时，432上的电流基本保持不变。作为CC模式时，R8为电流取样电阻，进行电流反馈，使负载电流恒定。R6电阻为粗调，R7电阻为细调。其工作原理简单明了，本人曾用它作为笔记本电脑电池恒流放电设备，效果良好。
