两种智能家居电源稳压电路图

第一种电路设计5V开关电源稳压器电路

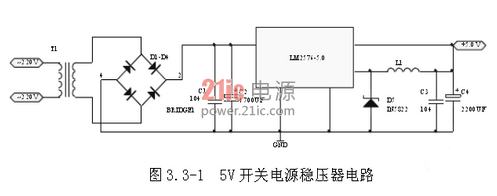

由于系统单元电路较多对且对5V电源的要求比较高，其中TC35模块的突发耗电电流峰值可达2.5A，故外加的稳压器件必须达到足以提供TC35和其他电路额定电流的条件。采用了开关电源芯片LM2576完成从12V到5V的转换，作为对TC35终端和其他5V单元的供电。必须特别注意的是，如图由LM2576芯片完成开关电源转换需要大功率的电感(100uH)和电容，以提高储能的能力，达到单元电路的耗电需求。LM2576为5.0V3A开关电源稳压器。



第二种电路设计 ±12V电源稳压器电路

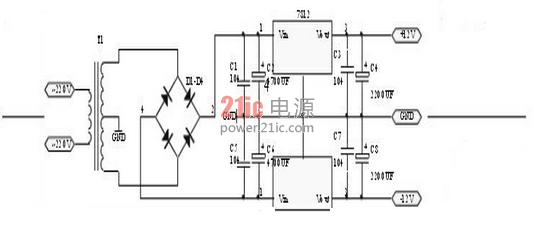

本系统的设计还涉及到传感器信号采集与信号放大，其中放大器等部分需要用到±12V电源，因此根据设计要求增加了7812/7912三端稳压IC提供的±12V电源，如图由220V的交流电经交流变压器T降压，变成12V交流电，低压交流电再经过全桥整流变成脉动直流17V左右为三端稳压提供电源，脉动直流电经4700u电解电容和0.1u瓷片电容滤波，送到稳压块输入端，进行稳压，然后由三端稳压输出端输出±12V直流电压，±12V直流电再由2200u和0.1u电容进行滤波，输出比较稳定的±12V直流电压，给模块供电源。
