智能快速充电电路模块设计

一种智能快速充电器的设计。充电器基于MC68HC908SR12 单片机为控制核心，将 SR12 特有的模拟电路模块、高精度 A/D 转换 、 I 2 C 总线接口以及高速 PWM 等功能运用到充电控制中，使用开关电源作为充电器的供电设备。 开关电源采用脉冲调制方式 PWM ( Pulse Width Modulation )和 MOSFET 、 BTS 、 IGBT 等电子器件进行设计。开关电源集成化程度较高，具有调压、限流、过热保护等功能。同线性电源相比其输入电压范围宽体积小、重量轻、效率高。其缺点是有脉冲扰动干扰，设计电路板时采用同主控板隔离和添加屏蔽罩等措施，来抑制干扰。

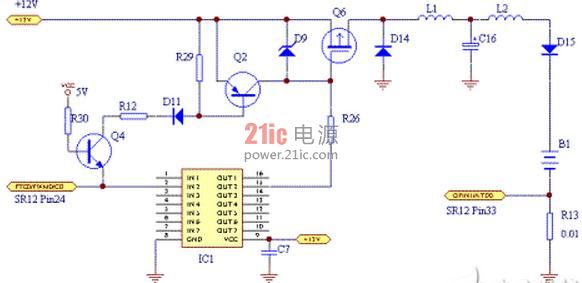

恒流恒压电路是智能充电器的关键部分。恒流恒压电路由 SR12 单片机片内模拟电路模块和片外的 MOSFET 开关管、肖特基二极管、滤波电感、滤波电容等器件组成。模拟电路模块是 SR12 的特有部件。它由输入多路开关、两组 可程控放大器、片内温度传感器、电流检测电路等组成。可程控放大器总放大倍数为 1 ～ 256 。放大器的输入可选择为两路模拟输入脚( ATD0 、 ATD1 )、片内温度传感器、模拟地输入( V SSAM )。 ATD0 和 V SSAM 间可接一个电流检测电阻，用于测量外部电流，它还连接至电流检测电路，可在电流超过指定值时产生中断并输出信号。
