计数器中LED显示控制电路图

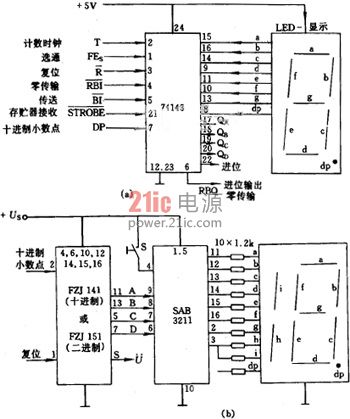

如图所示，图a中采用十进制七段存储-译码-驱动单元74143，此单元对所有段都有恒流输出。在电压为5V时每段电流约为15～22mA。七段译码器的 BCD数据可以由脚17～20上取出。脚22用于进位，即当计数值到9后就为低电平，其余为高电平。利用这个信号可以控制上一位计数器。

图b用于控1位或1又1/2位七段LED显示电路。SAB3211作4位二进制计数用。根据需要可前接二进制计数器(FZJ151)或十进制计数器(FZJ141)。电源电压为9～16V。
