逆变电源的SPWM波形发生电路

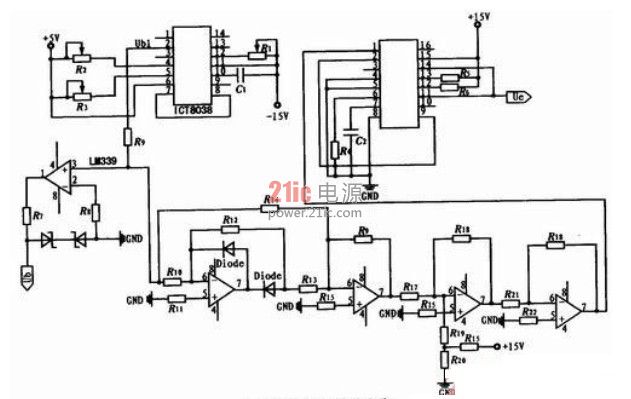

逆变电源控制电路采用了2片集成脉宽调制电路芯片SG3524,一片用来产生PWM波，控制推挽升压电路;另一片与正弦函数发生芯片ICL8 038连接来产生SPWM波，控制全桥逆变电路。集成芯片比分立元器件控制电路具有更简单、更可靠的特点和易于调试的优点。蓄电池中直流电压经过推挽电路进行升压，在直流环上得到一个符合要求的直流电压330 V左右(50 Hz/220 V交流输出时)。为保证系统可靠运行，防止主电路对控制电路的干扰，采用主、控电路完全隔离的方法，即驱动信号用光耦隔离，反馈信号用变压器隔离。逆变电源的SPWM波形发生电路如下图所示。
