全自动脉冲充电电路图

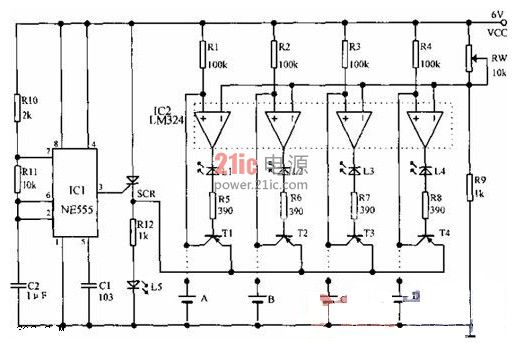

本文所介绍的全自动脉冲充电电路图，如下图所示。该电路由NE555构成多谐振荡器，其输出端控制可控硅的通断;IC2为电压比较器。当不接入电池时，比较器“+”端通过上拉电阻高于“-”端电平，因此比较器输出高电平，发光管不亮。当接入电压不足的电池时，比较器“+”端电平低于“-”端，输出低电平，晶体管在IC1的3脚为高电平时导通，对电池充电.在IC1的3脚为低电平时截止，电池以小电流通过集电极放电，发光管也随之周期性发光(因放电电流较小，不足以使发光管在放电期间发光)，当电池充满时，比较器“+”端电位高于“-”端，输出高电平，三极管截止，发光管长时间不亮，示意充电完成。
