拆解：某国产电动牙刷！

电动牙刷比手动的方便，所以这几年已经把家里的牙刷都换成电动的了，本来买的是松下和欧乐B(儿童)，都是全防水无线充电的，但是成本比较高，一个刷头就要40元。去年看到新闻讲到中国一个国产的电动牙刷品牌，原来是做代工的，现在也有自己的品牌，性价比很高，就买了一批，前前后后十几二十台，亲亲朋友都换了一遍。优点是性价比很高，七八十块还送十几个刷头，当时开玩笑说，可能机子坏了刷头还没用完;电池大，耐用，充满一个月没问题;动力也足。缺点是并不是全防水的，尾部有电源充电插口。

不过正因为不是全防水的设计，对于牙刷这种经常遇到水的，确实挺危险，不过坏了以后秉承工程师的特性，总是要拆开自己修一修。

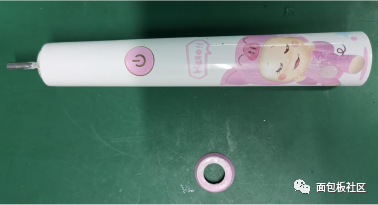

首先是儿童牙刷坏了，底部是一个micro USB充电口，用一个硅胶防水塞塞着，但是大半年过去了，防水塞硬化盖不上，就进水了。

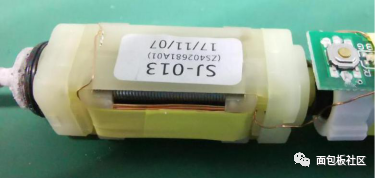

牙刷用的不是转子电机，而是无刷震动马达，且没有带金属壳。所以刚买到的时候我跟我媳妇的牙刷总是会吸到一起，我媳妇说是秀恩爱，我说是漏磁，结果是根本没金属壳，哈哈。大多数国产的超声牙刷应该都是用这种，阿里巴巴上搜了一下。

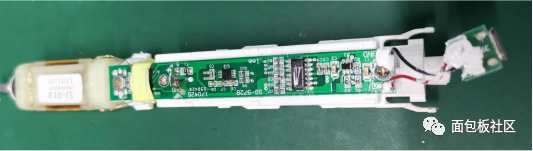

电路上没啥问题，就是电池插座之间打火了，烧黑了，电池没坏，清洗以后，重新激活电池就好了。整个电路板刷上三防漆，组装好以后，目前仍然使用，唯独尾部的插座现在持续生锈中。

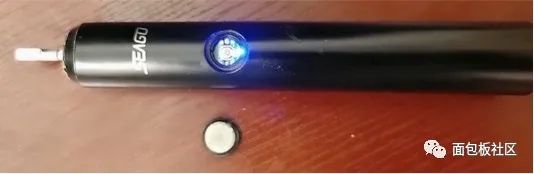

又过了半年我的牙刷也故障了，无缘无故自己震动起来，还关不掉。结果发现是电源按键松掉了，电源按键也是内部有硅胶圈密封的，随着时间老化，固定不住，脱落了，水就进去了。如下图所示，圆圆的就是按键翻过来放着的样子，白色是硅胶，因为关不掉，所以灯一直亮着，一直震动。

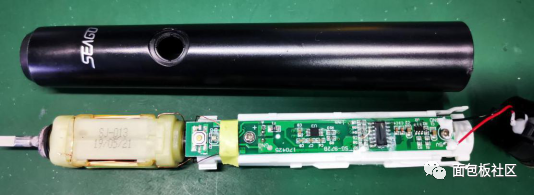

店家服务是很好，直接让我寄回去维修，还是免费的，我想着这玩意才几十块，来回折腾一下，店家是不是亏本了，而且还过保了，再者，我也想分析分析啥故障是吧。拆开一看如下图：

板子和结构与儿童款一致，电路板也是同一个，应该就是程序、振动电机有区别，尾部插孔不同，但都是5V。图上可以看出来，按键和最大的芯片周围有牙膏沫固化的痕迹。

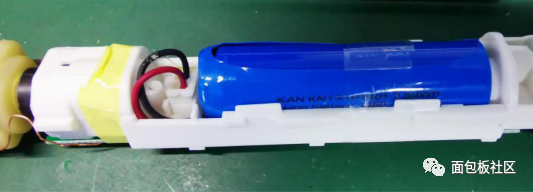

下图是背面的锂电池。

我大概搜了一下，这个板子不是通用的，但是电路结构和物料，和别的品牌的基本一致，但是芯片上标是内部标，查不到具体参数。从电路功能上看，从左到右分别应该是U3马达控制IC、U1主控IC、U2充电IC。清洗以后故障依旧，电路测试以后发现按键、U2、U3功能都是完好的，周围器件、电阻都完好，那应该就是U1出了故障，鉴于网上没找到这个物料，所以我还是求助了客服。

虽然不能给这个牌子打广告，但是确实服务很好，售后直接寄了一个主板给我，换上去就功能正常了。然后重新做了三防处理，又用聚酰亚胺胶布把按键包起来，防止再次进水。

总的来说，性价比还是很高。这机子的价格还抵不上欧乐B两个刷头的钱，坏了也没感觉怎么心疼。但是产品设计上确实有缺陷，一个是单纯依靠硅胶圈密封和固定，硅胶圈一旦老化就失去了密封功能，两次进水全都是这个原因。另一个是内部没有防水处理，虽然在插座的地方用硅胶做了密封，但是一旦破封，内部电路板直接短路故障，风险较大。还发现一个小问题，就是电机和插座的焊盘应该是同一个规格，插孔较小，电机线是单股铜线，好焊接，但是插座的是多股电线，就不那么方便了。

作者：忆轻狂;来源：面包板社区
