电子镇流器常见电路易坏器件维修方法

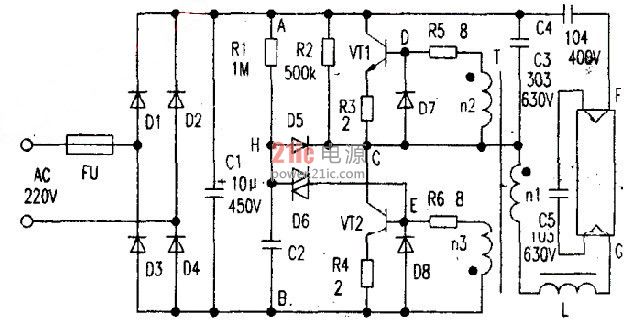

电子镇流器常见电路如下图所示。常见易坏器件为:

1.保险FU：有的产品用保险管，有的用1～2Ω电阻。普遍为印制敷铜细线。若FU烧毁，须查明原因并修好后再恢复FU。

2.高压滤波电容Cl：有的线路采用两个250V的电容串联代替C1(此时需各并一只电阻来均压和泄放电荷)。C1常见为电解质干涸，使光管难以启动或时亮时灭。

3.启动电阻R1：正常时A-H端有300V电压，断路时H-B端无电压，当用万用表测A-H电压时能激发光管亮。但关灯后再开灯又不能亮。

4.功率管VTI、VT2：多数因线路其他故障而烧毁，必须先查排电路故障后才能用特性相同的更换。20W以上的须加良好的散热器。

5.R3、R4：这两只电阻为偏置限流电阻，起保护VTl、VT2作用，其功率不能太小;也不能太大，必须以VT1、VT2正常工作时的电流取值。

6.触发管D6：D6断路时，VT2无偏压，不能起振，光管不亮;若D6击穿短路，VT2易损坏。判断D6是否完好，可在通电后(不接光管)测量H-E端，若有24V～30V电压，则D6正常。

7.隅直电容器C4：C4失容或断路时光管不亮;短路时光管难启动，即使能亮亮度也很低，且闪烁不定。该电容器应能耐压400V以上。

8.谐振电容C5：因谐振电压较高，所以C5是最常见的易损件。其断路时光管不亮，短路时光管两端发红但不启辉。损坏后必须用630V以上相同容量电容器更换。

9.电感线圈L：L的电感量决定光管电流，因此线圈圈数和上下磁心间隙都很关键，若上下磁芯直接相碰无磁隙，则易导致磁饱和，使功率管电流急剧上升而烧毁。L线圈断路则光管不亮
