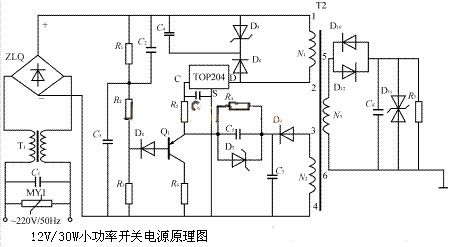

12V/30W开关电源电路

(1)输入电路

电网交流220V输入电压经桥式整流、电容滤波后产生300V直流高压起动开关电源工作。

(2)电源变换器部分

在该电路中，T2为高频变压器，其中 N1为初级绕组(35T) N2为反馈绕组(15T) N3为次级隔离输出绕组(7T) 开关电源工作后，反馈绕组N2经整流、滤波、限流后送至TOP开关控制极C，以调整TOP开关内部PWM占空比。当因某种原因如负载变轻引起输出电压升高时，N2电压将升高，即流入TOP开关控制端C的电流增加。在振荡电路的控制下，漏极端D有电流流入芯片，提供开环输入，该输入通过旁路调整器、误差放大器，由控制端进行闭环调整，经由PWM控制MOSFET的输出占空比，使其占空比线性减小，从而使输出电压下降，最后达到动态平衡，保持输出稳定。电路中并接于初级绕组N1两端的瞬态电压抑制二极管D5、电容C4及快速二极管D6组成钳位削峰电路。钳制电感放电脉冲的最高电位，减少漏感抗引起的漏极端电压畸变。在实际绕制高频电源变压器时，为了减小漏感的影响，可采用初级与次级相互交叉的绕制方法。同时，采用自我屏蔽作用较为良好的罐形磁芯，将线圈都用磁芯封在里边。

(3)反馈控制回路

电容C6决定软起动恢复时间，C6、R5、R4、C5、D7决定控制回路的零点。R4阻值过小，限流线性差，容易导致TOP开关损坏;过大则调整线性差。在实验中取值为10kΩ

(4)输出回路

N3、D10、C8、D11构成输出回路。肖特基势垒整流二极管D10对高频变压器次级的高频方波电压进行整流，经低ESR值的电解电容滤波及双向瞬态电压抑制二极管D11削峰稳压后，提供给负载电路。R7既可改善电源本身的输出阻抗，又能小幅度地调整输出电压的范围，同时又可在电源空载时为电容C8提供放电回路。R7取值为430Ω。
