红外线双向对讲机-接收机电路图

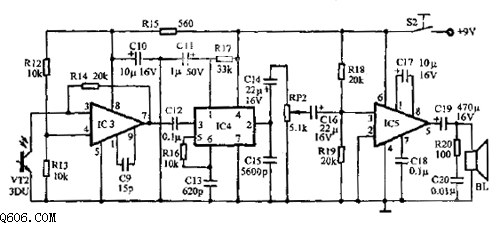

如图为接收机原理图。光电三极管VT2接收到对方发射来的光信号后，由集电极产生相应的信号电压，此信号电压经运算放大器IC3放大，为了不衰减频信号，该放大器IC3选用了频带较完的运算放大器。放大后信号经电容C12耦合至IC4的③脚上，经解调后从②脚取出信号，并经电容C15滤波，恢复成原调制信号。解调后的音频信号经电位器RP2调节后送至音频功率放大器IC5放大，由耦合电容C20给扬声器BL还原成话音信号。
