高压串联型开关电源电路

 高压串联型开关电源有读者来电说，希望能提供输入AC220V、输出DC200V0.2A串联型开关电源。

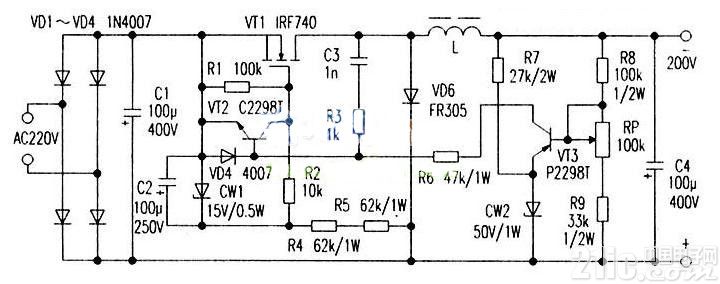

笔者设计实验后得出如附图所示的电路，其输出电压相当稳定，效率85%以上。该电路的工作原理与上文相同，故在这里不再赘述。元件选择：VTl用IRF740(400V 10A)，VT2用C2299(400V0.5A)或MPSA42(300V 0.5A),VT3用P2298T(400V 0.5A)或MPSA94(300V0.5A)。电感L的电感量可在100~200μH之间，欲自制，可在EI28铁氧体磁芯上用Φ0.31mm线绕30匝，铁芯应留有间隙。图中R未注功率均为1/4W，VT1须加散热片。输出电压200V时，根据RP调整后的实际数据用固定电阻代替。当把该电路输出电压调在150V时，负载电流可达1A，输出电压相当稳定。若用作其他需要场合，电感L的线径应加粗，其余无需变动。
