317可调稳压电源套件

电路说明

LM317 是美国国家半导体公司的三端可调正稳压器集成电路。我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM317 的输出电压范围是 1.25V—37V(本套件设计输出电压范围是 1.25V—12V)，负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值即可调整稳压电压值。D5，D6用于保护LM317。

输出电压计算公式：Uo=(1+RP/R)*1.25

性能参数

输入电压：AC≤17V DC≤25V

输出电压：DC1.25 V—12 V连续可调

输出电流：1A

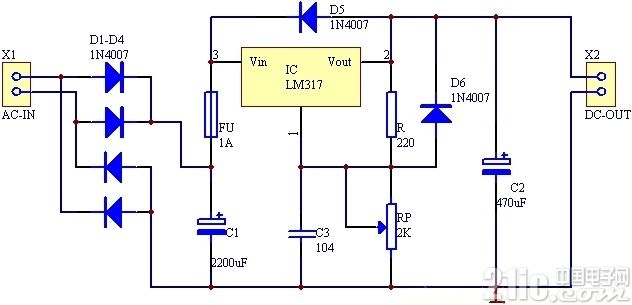

电路原理图：

元件清单：

位号 名称 规格 数量 R 电阻 200 1 RP 电位器 2k 1 D1—D6 二极管 IN4007 6 C1 电解电容 2200uF 1 C2 电解电容 470uF 1 C3 瓷片电容 104 1 FU 熔断器 1A 1 IC 集成电路 LM317 1 　 散热器含螺钉 　 1 X1、X2 接线座 2P 2 　 PCB板 　 1

电路图

组装好的电路成品：

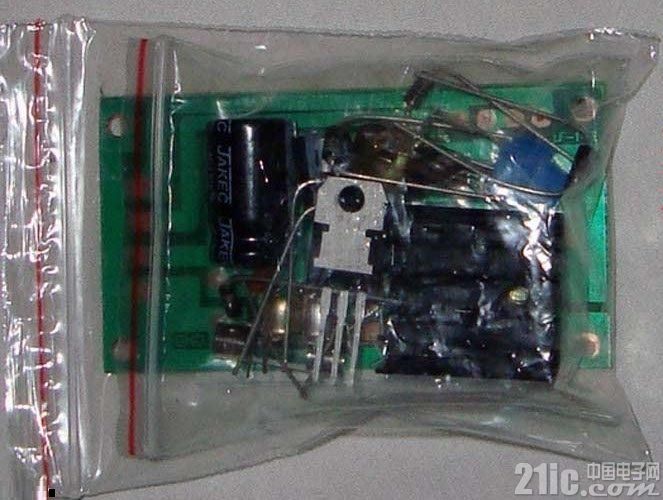

套件
