一款高精度，高性能的全自动交流稳压电路

这款全自动交流稳压器电路能大大延长昂贵电器的使用寿命，当输入电压为170V～270V时，稳定输出电压范围为200V～240V，额定功率为2.5kW(只要对变压器作微小修改，就可以增加或减小额定的功率)。采用变压器隔离供电和取样，保证调试、维修安全。该稳压器具有高稳定度基准参考电压源和两级控制电路，整个电路基于单片双运放集成电路，工作稳定可靠，抗干扰性能好。

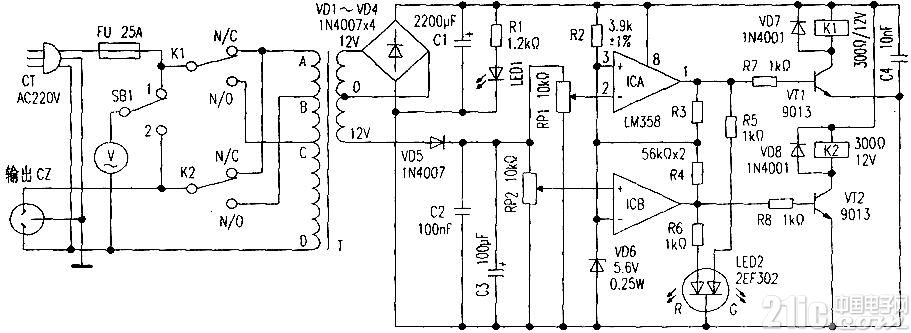

原理电路如附图所示。

电源变压器T次级取出两组12V电压，一组经VD1～VD4整流、Cl滤波为双运放LM358和继电器Kl、K2提供12V直流工作电压。同时经限流电阻R2，由VD6稳定为5.6V，作比较器ICA、ICB的基准参考电压;另一组则经VD5整流、C2、C3消噪滤波作电源误差取样电压，经电位器RP1、RP2调整后作ICA、ICB的比较信号。电源变压器T的初级兼作调压器，有A(240V)、B(220V)、C(200V)三个插头供继电器Kl、K2触点选择。C2为输出电源插座，Fu为保险丝。输入或输出电压由电压表V指示(也可不用)，SBI是选择开关。

当输入电压VIN=200V～240V时，继电器Kl、K2均不动作，它们的触点位于常闭位置(附图所示位置)。所以输入电压直接送至输出插座C2而不经任何提升或降低，那输出电压VOUT=VIV;当输入电压低于200V时，Kl吸合，K2仍如于释放状态，此时输入被接到T的C端，从而使输出电压得到提升。根据实测数据，当VIN=170V～200V时，输出VOUT=205V～240V;当输入电压高于240V时，K2吸合，Kl释放，此时输入被接到T的B端，使输出电压得到降低。当VIN=240V～270V时，VOUT=210V～240V(实测值)。

LED1作电源指示，双色发光管LED2作输入电压指示：VIN<200V时，LED2绿管(G)亮;VIN>240V时，LED2红管(R)亮;VIN=200V～240V时，LED2两管均不亮。

电路可安装在一块印刷线路板上，检查无误后，便可进行调试。调试方法和步骤为：

(1)将RPl旋至最上端，RP2旋至最下端。

(2)插上电源插头CT，用另一只高精度调压器使CT输入电压为200V(借助电压表指示)，缓慢下调RP1，使Kl刚刚吸合、LED2发绿光。

(3)使CT输入电压为240V，缓慢上调RP2，使K2刚刚吸合、LED2发红光。

(4)当输入电压从170V～270V范围时，输出电压及LED2发光应分三段如附表变化，否则应重新调整。若反复调整仍与附表相差较大，应检查IC、VT1、VT2、Kl、K2是否不良及变压器T铁心是否过松、气隙是否过大等。
