DIY超大容量移动电源！

犹记得去年骑车去西藏的时候，常常因为手机没电，导致跟队友失去联系，找不到旅馆，迷路之类的，虽然带了三块电池，可是大坏蛋的吃电量实在厉害，在高原太阳猛烈，屏幕都是开到最亮的。坐火车回来的时候，拉萨到广州足足57小时的车程让我差点崩溃。

由于本人换机较勤，买电池不是一个好办法，因此DIY移动电源成了我的首选，上淘宝找了找，都是一些小容量的，4000毫安的移动电源售价大概在100元左右，许多消费者都容易被这个数值蒙蔽，以为4000毫安能充很久，这里给大家普及一下知识先：

移动电源是利用组合锂电池加上升压板进行组装的，常规的移动电源使用18650锂电池，为什么我们要把他叫锂电池呢?因为它的正极是以“钴酸锂”为正极材料的电池，当然现在市场上有很多的电池，有磷酸铁锂，锰酸锂等为正极材料的电池。

18650的电池参数：

电压: 3.7V 容量: 2400mAh x 2

外形尺寸： 直径：18±0.2mm

高度：65±2.0mm 重量(约): 95.8g

~~~~~~~~~~银家是分割线啦~~~~~~~~~~

接下来看看市面上主流的移动电源拆解，由于过程涉及暴力惊悚等限制内容，直接上器官图。

我们可以看到羽bo的移动电源是由两个18650电池组成，一个电池容量为2400毫安，这个容量为4800毫安的电池在天猫的售价为140元RMB。那么4800毫安能给你的手机充多少次电呢?

我们来算一下：

实际输出容量=电池容量×升压板转换效率×充电板转换效率

就拿上面这个4800毫安移动电源来说，芯片升压效率80%左右，除去接口、线路、保护板等损耗，实际能输出的在75%左右，假如拿来充手机，手机的充电效率80%左右，能充到手机里面的电能=4800×0.75×0.8=2880毫安。

如果是给小米手机充电的话，小米的电池1930毫安，2880÷1930≈1.5次，给iphone4 1420毫安的电池充电2880÷1420≈2次

作为移动电源来说的确够了，毕竟不是谁都经常旅行那么久，但是对楼主来说，还是不够，下次旅行还是需要的。对于囊中羞涩的楼主来说，不像爱凤用户那样舍得买几百块的移动电源，更不像买坑爹的品牌电源，只能DIY了，于是上网查找资料，然后上淘宝淘材料。开始了本次DIY之旅。

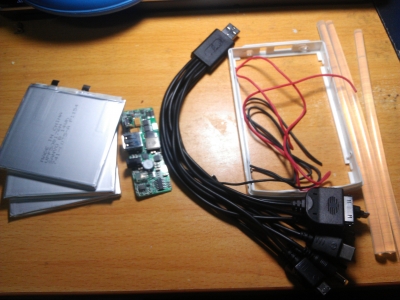

三天后材料到期，来看下都有些什么：

三块三洋14wh容量的聚合物锂电池(跟小米电池一样)，5V3A升压板，十合一电源线，红黑60芯电线，热熔胶。

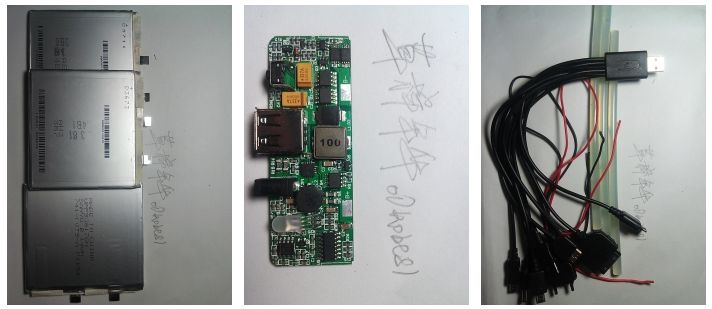

来些特写：



电池我选用的是>3700毫安的三洋聚合物锂电池，这种电池不会爆炸，安全性较高，三块组合起来就是3700X3=11000mA。电池的电压为3.6V，因此需要使用升压板来提升到5V，而在这个转换过程中需要消耗一定的电量。

升压板选用的是5V-3A的，一般手机充电器的电压为5V-1A，也就是说这块升压板可以给多部手机充电。ipad等平板电脑则需要2.1A的电流，也就是说给平板电脑充电也绰绰有余。

十合一充电线，有点可惜的是每种只有一个接口，如果两步接口一样的手机只能一部部充了。60芯电线，电流传输杠杠的!热熔胶，固定升压板和电池用。

OK，材料准备齐全，开始组装了!

~~~~~~~~~~银家是分割线啦~~~~~~~~~~

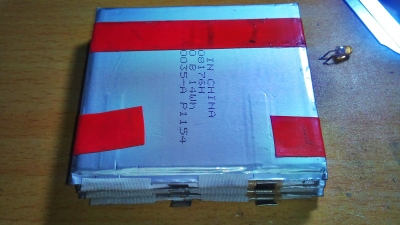

1、首先把电池给组合起来，用绝缘胶带缠在一起，使用并联方式并联起来，三块电池的正负极必须一样。(什么?不知道什么是并联?翻下初中课本

)

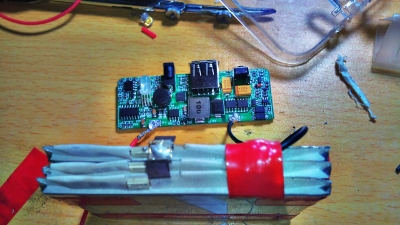

2、用电烙铁，锡丝，将电线的红线焊在锂电池的正极上，黑线焊在负极，用绝缘胶带封上，红黑线长度根据摆放位置要提前算好，我接的不够长重新接的(图中左边正极是焊接后的效果，右边是封胶带后的效果。)接着再继续焊到升压板上(注意!!正负极必须必须对准!!否则烧掉!!我不小心正负极接触了一下，差点烧掉

)

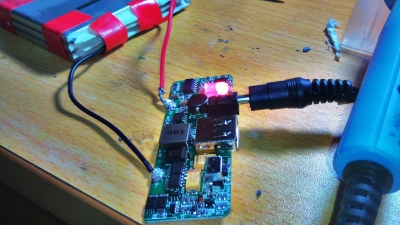

3、测试连接是否正常，插上买来的5V-2A DC接口充电器(升压板INPUT接口是DC的)，红灯亮，表示连接正常，否则请检查线路。

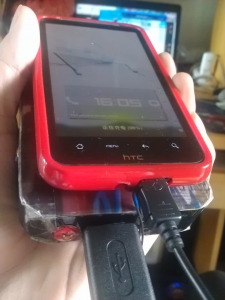

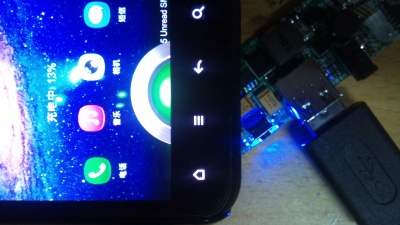

试试能不能给手机充电



4、测试没问题，开始装!

由于买来的移动硬盘盒不够大，只好再重新找，正好找到一个iphone4的手机壳包装盒，透明塑料盒(话说iphone4的包装都要这么好么……)

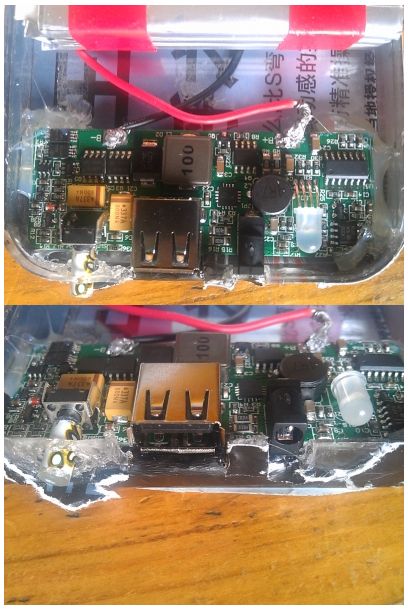

根据电路板接口的位置，我将盒子用电烙铁烙了几个口(手工较差，大家将就看吧)

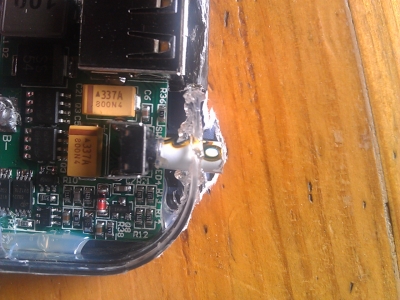

按键不够长，用圆珠笔芯延长一下，用热熔胶粘上即可。别把按键给粘死了就行。



5、搞定后用热熔胶固定好升压板和电池，注意不要把电路板上的电容和线路给覆盖了，不利于散热，涂在周边即可。然后再用胶带缠一下盒子，包装一下整体外观，一个移动电源就算完成了!是不是很简单?!

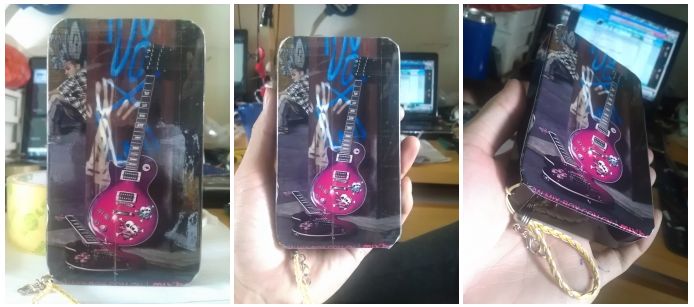

欣赏一下完成图：



~~~~~~~~~华丽丽的分割线~~~~~~~~~~

说得再好也没用，来测试一下实际效果。

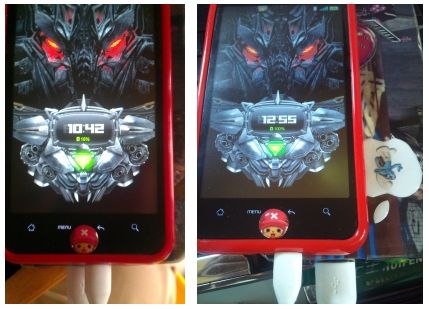

看下充电效率如何：



我不知道是何时充满的，大概两个小时吧，后期会详细测试能够使用多少次。

按照计算：

11000X0.85充电转换消耗X0.8手机转换消耗=实际容量7480毫安

11000毫安能给以下手机充电的次数：

iphone 4=5.26次

MI ONE=3.88次

DHD=5.98次

其他机型请自己换算。

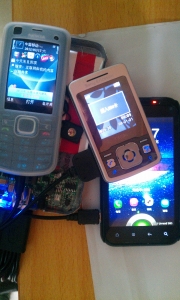

这么大容量的移动电源只充一台机就可惜啦，来试试三台一起充



表示毫无压力

其实可以给更多设备充电，比如ipad、平板等设备，一拖几个都没问题。

下次想改造一个双USB或者4USB接口的。容量试试提升到2W毫安，不过到那时我就得提一个箱子出去了，哈哈。

往上很多牛人都制作过更强大的移动电源，我做的这个没很大的技术含量，有一定DIY动手能力的人都可以做，所以你们还等什么，行动起来吧!
