无刷电机非隔离AC-DC降压开关电源方案

此方案使用集成度高的电源芯片取代传统的分立元件，使无刷电机能稳定工作，量产不良率大幅降低。

功能与特性：

• 恒压/恒流输出

• 器件少，匹配SMD电感，节省空间

• 电感电流调频调幅控制，电源效率极高

• 内置软启动、过温过流保护，开短路保护、过压欠压等保护, 性能稳定

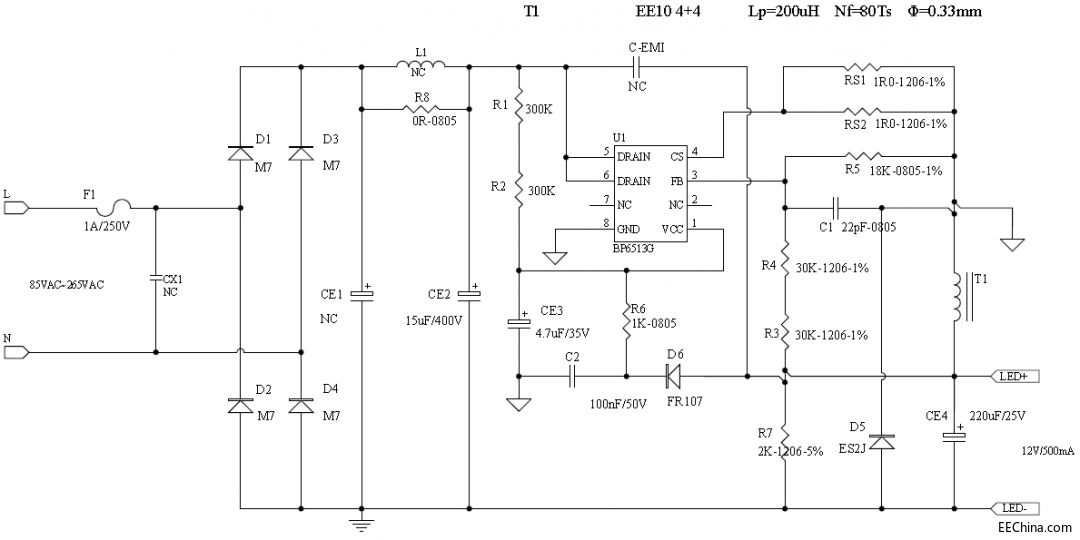

参考电路图

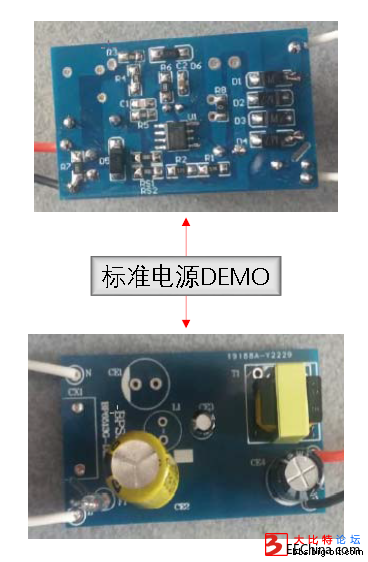

实物图

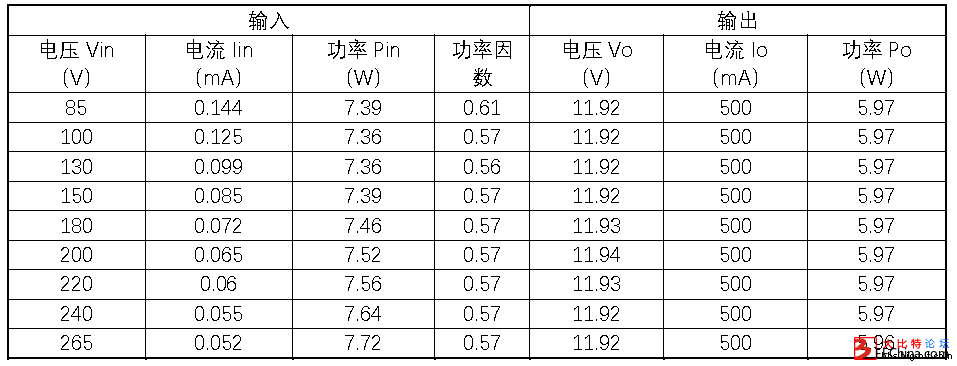

12V500mA电源方案实测参数



输入输出功率因子测试结果



已量产的成功案例分享：

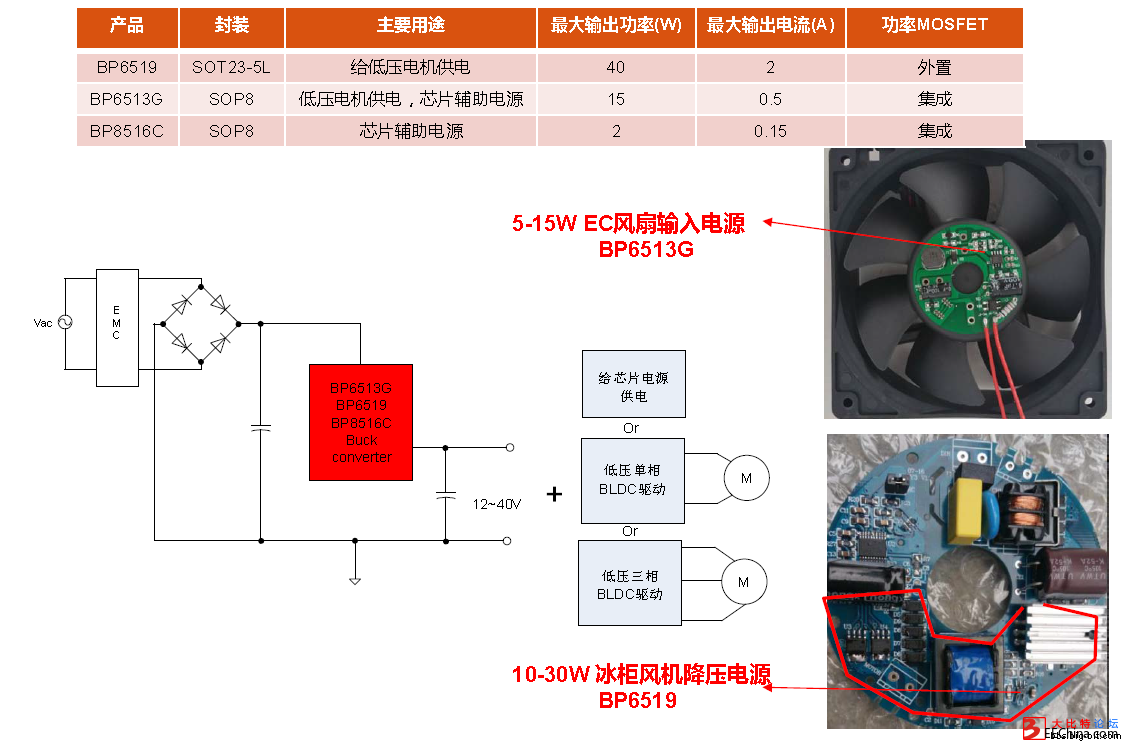

CE风扇/冰柜风机降压电源

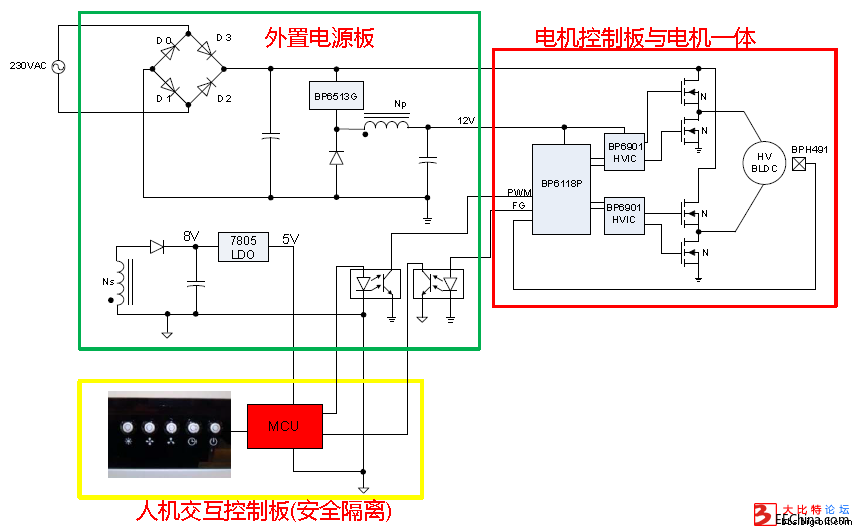

75W无刷直流抽油烟机供电电源
