维修一个LED台灯

今天，公司的同事带来一款台灯，充电的可移动，按照其宣传内容是无蓝光、无频闪的护眼台灯，但实际上，可以明确的说，这类产品九成都是忽悠。

光源好不好，是有标准的，目前使用LED作为光源的，如果是暖色光，色温4000K可以保证，但是蓝光危害从根上是去不掉的，只能想办法滤除，所以如果看到从产品是LED光源，普通透明、乳白的光罩，那么不用考虑，一定是没办法滤除蓝光的。

直流供电或者恒流供电，可以保证LED无频闪，这个很容易，不应该作为产品亮点出现。

无蓝光、无频闪之外还有一个重要指数：显色度。而护眼台灯如果没有给出显色度，或者只有八十甚至更低(LED白光基本上都能做到80，算是入门级别)，肯定对眼睛不好的，显示的颜色都是偏色的，怎么会好?目前市面上九成的LED台灯是给不出理想的显色度指标，或者根本就没有测试过，无论是不是品牌，和价格也无关，所以普通消费者一直是被集体蒙蔽的状态。个人建议，至少要显色度95以上才适合孩子使用。

扯远了，回来看这个坏了的台灯。





造型挺别致的，弧线优美，中间球形的轴可以折叠，充电的易携带可移动。标签上显示4.5W(18*0.2W LED)，如果我没有算错的话，18*0.2应该是3.6，而且一般工作都不会是在满负荷状态，所以这个功率挺虚。





拆下底座，天哪，竟然是好大的一块铁。我拿着的时候挺有质感，原以为是锂电池的配重，没想到会是铁，让我大失所望，一百的产品果然舍不得多放两块锂电池。

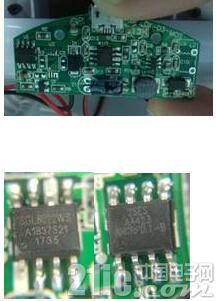

电路板如上图所示，只是非常简单的一个充电+3级调光控制电路。大家可以注意看一下，PCB上两个螺钉，一个有红钢纸，一个没有，加红钢纸应该是为了防止螺钉擦破走线而导致短路，但分析一下，这个走线完全可以绕开，为啥要这么画哩?





电池是标准的18650尺寸，但啥品牌也不知道，内置保护板，所以并没有拆开，不过1800mAh，估算可以亮1.5小时，孩子做作业够用么?官方宣传叫大容量电池，这有点太坑了吧。这种电池如果是国产的，也只要三四块一节，而且这么小容量还真不好找，省成本真是省到家了。





电池下面的纸板是指示灯的单面板，取下来以后是焊了一根白线的铜皮，这是电容式触摸按键。但是设计4个螺钉柱只打了2颗螺钉，省成本要这么操作么?

这是板子上两颗芯片，左边的SGL8022是电容调光控制IC，右边的不知道是啥，没查到，但是看起来应该是充电管理的IC。

测试以后发现USB端子无输出，换了端子以后仍然无法工作，分析发现D1位置的SS24不能导通，原以为是烧坏了，结果换下来的时候直接脱落，原来是有一端冷焊了?





品牌是国内数一数二的小家电品牌，但是这个质量，这个性价比不敢恭维啊。一百的价格，成本估计十来块，结构有亮点，电路走线尚可，焊接工艺控制不理想，用料一般。如果不是这次故障拆解，真不会想到质量如此堪忧，USB接口强度差也罢，贴片焊接竟然都能出现冷焊。
