锂电池保护电路



锂电池的保护电路：

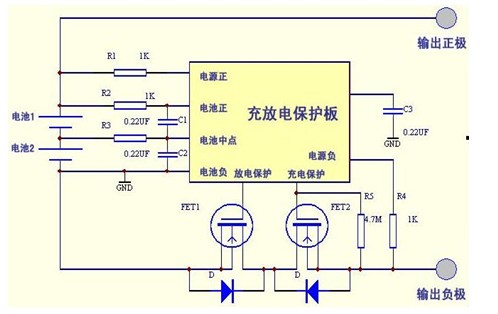

两节锂电池的充放电保护电路如图一所示。由两个场效应管和专用保护集成块S--8232组成，过充电控制管FET2和过放电控制管FET1串联于电路，由保护IC监视电池电压并进行控制，当电池电压上升至4.2V时，过充电保护管FET1截止，停止充电。为防止误动作，一般在外电路加有延时电容。当电池处于放电状态下，电池电压降至2.55V时，过放电控制管FET1截止，停止向负载供电。过电流保护是在当负载上有较大电流流过时，控制FET1使其截止，停止向负载放电，目的是为了保护电池和场效应管。过电流检测是利用场效应管的导通电阻作为检测电阻，监视它的电压降，当电压降超过设定值时就停止放电。在电路中一般还加有延时电路，以区分浪涌电流和短路电流。该电路功能完善，性能可靠，但专业性强，且专用集成块不易购买，业余爱好者不易仿制。

简易充电电路：

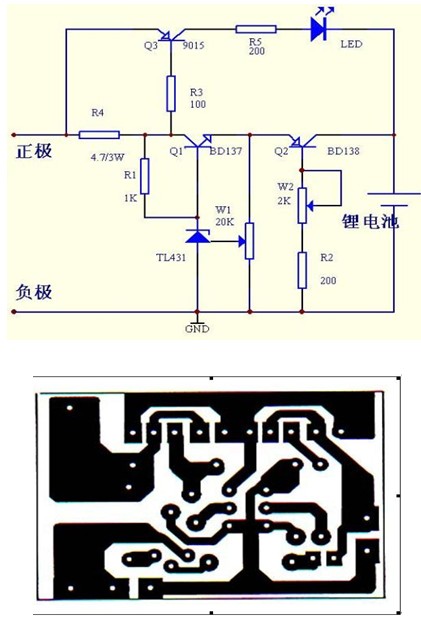

现在有不少商家出售不带充电板的单节锂电池。其性能优越，价格低廉，可用于自制产品及锂电池组的维修代换，因而深受广大电子爱好者喜爱。有兴趣的读者可参照图二制作一块充电板。其原理是：采用恒定电压给电池充电，确保不会过充。输入直流电压高于所充电池电压3伏即可。R1、Q1、W1、TL431组成精密可调稳压电路，Q2、W2、R2构成可调恒流电路，Q3、R3、R4、R5、LED为充电指示电路。随着被充电池电压的上升，充电电流将逐渐减小，待电池充满后R4上的压降将降低，从而使Q3截止， LED将熄灭，为保证电池能够充足，请在指示灯熄灭后继续充1-2小时。使用时请给Q2、Q3装上合适的散热器。本电路的优点是：制作简单，元器件易购，充电安全，显示直观，并且不会损坏电池。通过改变W1可以对多节串联锂电池充电，改变W2可以对充电电流进行大范围调节。缺点是：无过放电控制电路。图三是该充电板的印制板图(从元件面看的透视图)。
