全自动干手器原理图

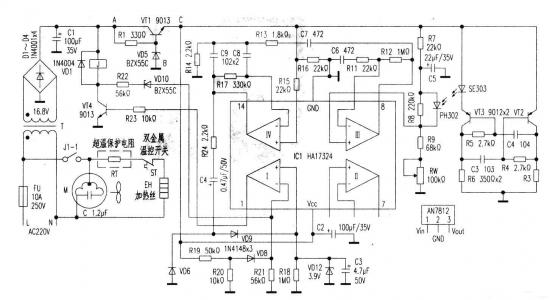

该型全自动干手器电路原理如附图所示









1.电源电路

AC220V电压经保险管FU送至变压器T初级，其次级输出的16V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容Cl滤波得到约16V直流电压。该电压再加到由VT1构成的串联调整式稳压电路上，从VT1发射极输出接近14V直流电压供后级电路。由于这种稳压电路的稳压作用是靠VD5实现的，没有电压反馈，所以这种稳压电路的稳定度不是很高，经实测在静态(待机)时VT1发射极约为14V,而韵态(烘手工作)时VT1发射极仅为12.05V,可见输出电压变化很大，不利于后级电路稳定工作。因此在实际维修中可将该部分用三端稳压集成块(AN7812)进行更换。具体操作是先将VT1、VD5、Rl拆下，再把稳压集成块合适固定，其(1)、(2)、(3)脚分别对应A、B、C三点进行连接即可。这样就能输出稳定的+12V直流电供给控制电路。

2.控制电路

该部分主要包括由晶体管VT2~VT3及SE303构成的红外发射电路、ICI及PH302为中心构成的红外线信号接收和放大、选频、整形、滤波、比较输出电路以及由三极管VT4、继电器J组成的开关控制电路。

在红外发射电路中VT2~VT3、C3~C4、R3.

R6构成多谐振荡电路。这种电路是一种矩形波产生电路，该电路不需要外加触发信号，便能连续地、周期性地自行产生矩形脉冲，该脉冲是由基波和多次谐波构成的。其作用是驱动红外发射管SE303发射红外线，具体工作过程不再赘述。其振荡周期T=0.7(R5xC4+R4xC3)。经计算可知其振荡频率f=l/T=5kHz.可见电路正常时，只要接通交流220V市电，发射二极管SE303就以近5kHz的频率不断地向外发出红外光，只是因无人烘手而无法反射给接收二极管PH302,使烘手器处于待机状态。

红外接收二极管(PH302)、R7~R9与RW组成接收电路。RW用以调整自动干手器的整体灵敏度。红外光发射二极管SE303与接收二极管pH302安装在出风口的同一方向且相互隔离，并且其前面装有蓝色滤光片。IC1内部运放I作为比较器使用，其输出用以驱动开关电路;运放Ⅱ空置：运放Ⅲ与其外围元件组成交流信号放大电路;而运放Ⅳ与其外围元件构成带通滤波器。

具体工作过程是：当手接近出风口时，由红外光发射二极管SE303发射出红外光便通过手反射到接收二极管PH302上。PH302接收到红外光信号电压加到IC1内部运放Ⅲ的(1)脚，经其放大后从(8)脚输出经C7耦合至ICl内部运放Ⅳ的(13)脚。

ICl的(12)脚由Rl5与R16分压后得到l,2VCC的基准电压。经选频、整形后的高频交流信号再经C4耦合至由VD6与VD9组成的半波倍压整流电路整流、c3滤波、VDl2限幅后变成直流信号进入比较器IC1内部运放I的(3)脚。IC1(2)脚电压主要是由Rl9-R21分压得到，其中VD8利用其单向导电性起隔离作用。即当在静态(待机)时，电源电压+Vcc经继电器J与R22加到VDlO上，迫使其击穿，这样比较器IC1的(2)脚确保为高电平。VD8防止了该高电平再经R20到地形成回路，避免了干扰信号产生误动作的发生。

由于此时比较器(3)脚高于(2)脚电压，所以其输出端(1)脚从低电平转为高电平，该高电平经R23加到VT4基极，则VT4饱和导通，继电器J得电动作，其控制触点Jl-l闭合，烘手电路得电工作，表示烘手器处于工作状态。手一旦离开烘干器出风口，PH302接收二极管因失去红外光电压信号，最终导致IC1(1)脚输出为一低电平，三极管VT4截止，继电器线圈失电，其常开接点Jl-l断开，切断主电路电源，烘手器停止工作，无热风排出。
