采用计数器对电动机进行起动停止

1.单按钮控制电动机起动停止。

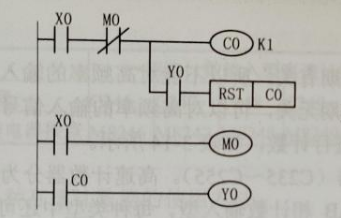

① 采用计数器对电动机进行起动停止控制，控制电路只需用一个按钮(X0。当按下按钮X0时，经M0常闭接点使计数器CO的线圈得电计数，计数值为1且等于设定值1，Co的接点动作，Y0线圈得电，控制电动机起动，第一个扫描周期尽管Y0接点闭合，但M0常闭接点断开，C0不会复位，按钮X0松开时，Y0继续得电。

② 当第一次按下按钮X0时，CO线圈得电，但已达到设定值，所以不再计数，计数值仍为1，由于Y0接点闭合，CO复位，CO的接点断开，YO线圈失电，电动机停止。第二个扫描周期M0常闭接点断开，CO线圈不会得电，按钮X0松开时，Y0仍不得电。如下图：

2.用PLUC控制一个圆盘

① 圆盘的旋转由电动机控制，要求按下起动按钮后每转1圈后停3s，转5圈后停止。

② 圆盘用一个限位开关检测旋转圈数，控制梯形图如下图所示。控制原理如下：圆盘在初始状态下若在限位开关X1压下时按下起动按钮X0，YO线圈得电并自锁，圆盘旋转，限位开关X1复位。计数器CO复位为0，M1得电自锁，将定时器T0接入电路。

③ 圆盘旋转，当碰块碰到并压下限位开关X1时，X1常闭接点断开YO线圈解除自锁，圆盘停转，X1常开接点闭合，M0线圈得电，其作用是在第二个扫描周期MO常开接点闭合，为下一次旋转做好准备。计数器CO计数一次。定时器TO得电，延时3s发出一个脉冲，使Y0线圈再次得电并自锁，圆盘旋转。圆盘每转一圈计数一次，当计数值为5时，计数器C0常闭接点断开Y0线圈，全部过程结束。

④图中M1用于起动后将定时器T0接入，以防止在原位X1接点闭合时自动延时起动。

3.下面介绍高速计数器的使用方法。

(1)一相一计数输入高速计数器。

①一相一计数输入高速计数器的编号为C235~C245，共有11点，它们的计数方式及触点动作与普通32位计数器相同。作加计数时，当计数值达到设定值时，触点动作并保持;作减计数时，小于设定值则复位。其计数方式取决于对应的特殊辅助继电器M8235~M8245。

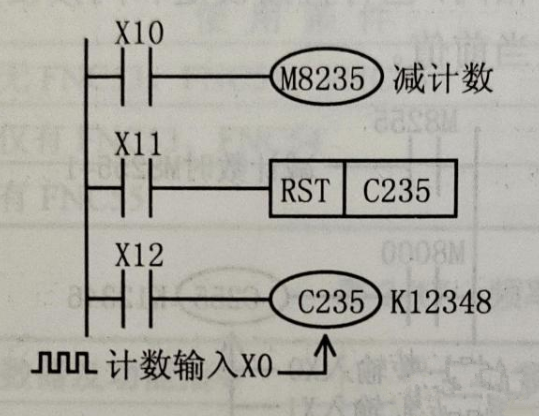

②图下所示为一相一计数输入高速计数器。图下(a)中的C235只有一个计数输入X0，当X12闭合时M8235得电，C235为减计数方式，反之为加计数方式。当X12闭合时，C235对计数输入X0的脉冲进行计数，和32位内部计数器一样，在加计数方式下，当计数值大于等于设定值时，C235接点动作。当X11闭合时，C235复位。
