光耦元件解析

什么是光耦合器?它有什么作用?光耦合器(opticalcoupler equipment，英文缩写为OCEP)亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器(红外线发光二极管LED)与受光器(光敏半导体管，光敏电阻)封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦.

常用的4N系列,如4N25,4N35,4N26,4N36等.光耦是非线性的,常用的线性光耦为PC817A--C系列,PC111,TPL521-1等.

常用的光耦种类很多,但在家电电路中的常用的只有4类:

1.第一类,为发光二极管与光电晶体管封装的光电耦合器,结构为双列直插4引脚塑封,内部电路见表一,主要用于开关电源电路中。

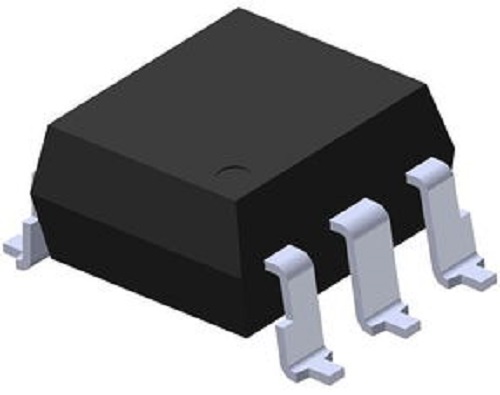

2.第二类,为发光二极管与光电晶体管封装的光电耦合器,主要区别引脚结构不同,结构为双列直插6引脚塑封,内部电路见表一,也用于开关电源电路中。

3.第三类,为发光二极管与光电晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换音频电路中。

4.第四类,为发光二极管与光电二极管加晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换视频电路中。

第一类:PC817 PC818 PC810 PC812 PC502 LTV817 TLP521-1 TLP621-1 ON3111 OC617 PS2401-1 GIC5102

第二类:TLP632 TLP532 TLP519 TLP509 PC504 PC614 PC714 PS208B PS2009B PS2018 PS2019

第三类:TLP503 TLP508 TLP531 PC613 4N25 4N26 4N27 4N28 4N35 4N36 4N37

第四类:TLP551 TLP651 TLP751 PC618 PS2006B 6N135 6N136

二.替代原则

本类间都可互换,1类与2类可互换,但引脚要对好,3类可以代1,2类,但1,2类不可代替3类。以上就是光耦合器的知识解析，希望能给大家帮助。
