一种电压逆变的过程，逆变器的原理解析

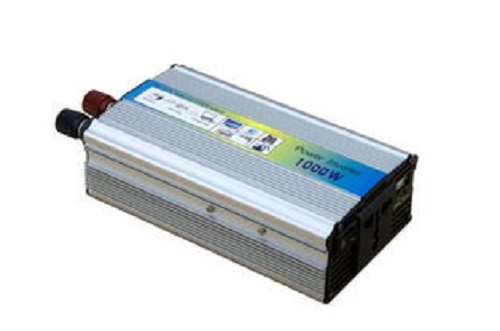

什么是逆变器，它的工作原理是什么?简单地说，逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。

什么是正弦波逆变器

逆变器可以按照它的输出波形进行分类，分为方波逆变器、修正波逆变器和正弦波逆变器。

工作原理

在介绍正弦波逆变器工作原理之前，先介绍一下逆变器的工作原理。

逆变器是一种DCtoAC的变压器，它其实与转化器是一种电压逆变的过程。转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电;两个部分同样都采用了用得比较多的脉宽调制(PWM)技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供，ENB电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态;而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

电压启动回路：ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。

直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

输出电压反馈：当负载工作时，反馈采样电压，起到稳定I逆变器电压输出的作用。

复杂的正弦波电路图

正弦波逆变器与普通逆变器的区别是它输出的波形是个完整的正弦波，失真率低，因此对收音机及通讯设备无干扰，噪声也很低，保护功能齐全，整机效率高。而正弦波逆变器之所以能输出完整的正弦波是因为采用了比PWM技术更先进的SPWM技术。

SPWM原理基于脉冲作用于时间函数器件的等效原理：如果脉冲作用于时间函数器件，峰值与作用时间的乘积相等，可近似这些脉冲等效。

SPWM基于固定频率固定峰值(如开关频率10k)的三角波与变频变压的参考正弦波(基波)进行比较，从而将直流电压脉冲化(占空比变化的脉冲)，以近似参考正弦波作用于器件上。调整参考正弦波的幅值和频率，从而产生不同幅值和频率的等效参考正弦波的直流电压脉宽调制波。以上就是逆变器的工作原理，希望能给大家帮助。
