DC/DC电源模块的选型方案-以绣花机控制系统为例

中国自古以来就是纺织品的生产大国，随着我国纺织行业的更高层次的不断发展，电脑绣花机也得到了越来越广泛的应用，人们对绣花机的功能和性能也会越来越高，控制系统是核心工作器件，对电源的要求也越来越高，电源必须具备高性能、高可靠性才能满足系统设计的要求。DC/DC电源不断的发展使得DC/DC电源模块的选型变得越来越重要，那么，如何选择正确的方案才能选到合理的DC/DC电源模块呢?下面让小编以控制绣花机为例为您一一道来。控制绣花机动作的相关信号都通过主板CPU的端口进行传输。为了加强控制的抗干扰能力，整个控制系统各电路板之间都采用12V电压来传输通信信号，所有的主控板上输出控制信号或输入到主控板上信号都通过光耦进行光电隔离。为了保证主控板和其他电路的可靠隔离，DC/DC主电源供电一般要有1500VDC的隔离电压。

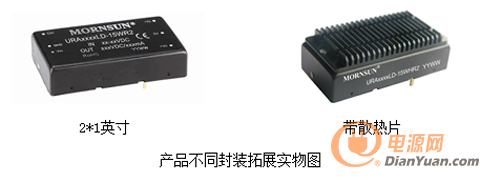

电机和模块同一母线电压36V，DC/DC模块选择宽输入电压范围18-75V，可与其他型号的电机同母线电压供电(如36V、48V等电压)，只要AC/DC的输出电压和功率满足要求即可。显示屏和主轴电机中的编码器都是5V供电，而主板CPU的供电电压是3.3V、1.8V，选择5V输出电压经过LDO进行转换，LDO输入与输出的低压差可提高转换效率。DC/DC电源模块的功率与负载(显示屏、编码器、主板CPU)有关，相同封装体积下我们可供选择电源功率范围在10W～20W之间。绣花机的工作环境温度一般是常温，最高温度可能会达到40-50度，低温下一般在-25度以上，但是在设备启动、温度还没上升时可能会更低。因此推荐选择-40～85℃的工作温度。
