线性电源，可控硅电源，开关电源那个更佳适合？

对于较为复杂的电源电路来说，究竟是运用线性电源，可控硅电源还是开关电源，要看具体场合，合理采用。这三种电路，国际国内都大量使用，各有各的特点。可控硅电源，以其强大的输出功率，使线性电源和开关电源无法取代。线性电源以其精度高，性能优越而被广泛应用。开关电源因省去了笨重的工频变压器而使体积和重量都有不同程度的减少，减轻，也被广泛地应用在许多输出电压、输出电流较为稳定的场合。

一、可控硅电源的电路结构如下：

通俗的说，可控硅是一个控制电压的器件，由于可控硅的导通角是可以用电路来控制的，固此随着输出电压Uo的大小变化，可控硅的导通角也随着变化。加在主变压器初级的电压Ui也随之变化。

也就是~220V市电经可控硅控制后只有一部分加在主变压器的初级。当输出电压Uo较高时，可控硅导通角较大，大部分市电电压被可控硅“放过来了”(如上图所示)，因而加在变压器初级的电压，即Ui较高，这当然经整流滤波后输出电压也就比较高了。而当输出电压Uo很低时，可控硅导通角很小，绝大部分市电电压被可控硅“卡断了”(如下图所示)，只让很低的电压加在变压器初级，即Ui很低，这当然经整流滤波后输出电压也就很低了。

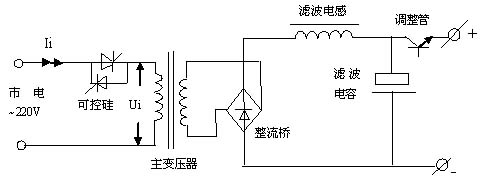

二.线性电源的主电路如下：

线性电源实际上是在可控硅电源的输出端再串一只大功率三极管(实际是多只并联)，控制电路只要输出一个小电流到三极管的基极就能控制三极管的输出大电流，使得电源系统在可控硅电源的基础上又稳压一次，因而这种线性稳压电源的稳压性能要优于开关电源或可控硅电源1-3个数量级。但功率三极管(亦称调整管)上一般要占用10伏电压，每输出1安培电流就要在电源内部多消耗10瓦功率，例如500V 5A电源在功率管上的损耗为50瓦，占输出总功率的2%，因而线性电源的效率要比可控硅电源稍低。

三、开关电源的主电路如下：

由电路可以看出，市电经整流滤波后变为311V高压，经K1~K4功率开关管有序工作后，变为脉冲信号加至高频变压器的初级，脉冲的高度始终为311V。当K1,K4开通时,311V高压电流经K1正向流入主变压器初级，经K4流出，在变压器初级形成一个正向脉冲，同理，当K2,K3开通时,311V高压电流经K3反向流入主变压器初级，经K2流出，在变压器初级形成一个反向脉冲。这样，在变压器次级就形成一系列正反向脉冲，经整流滤波后形成直流电压。当输出电压Uo较高时，脉冲宽度就宽，当输出电压Uo较低时，脉冲宽度就窄，因此开关管实际上是一个控制脉冲宽窄的装置。 我公司在没有特别体积要求的情况下，一般向用户提供线性电源，这主要是：

1、线性电源精度好(优于开关电源或可控硅电源1—3个数量级)，适用多种场合，一般用户不会提出性能、精度、技术指标方面的问

题。

2、便于维修，因为多数用户都有熟悉线性电源的维修人员，也有这方面的备件。维修工具，有一只万用表即可基本解决问题，较为

细心的电工亦可动手。

3、维修后一般不留后遗症，故障能彻底排除，性能可完全恢复，只要正确使用，及时维修，一台电源使用10年是完全不成问题的。
