绝缘栅双极型晶体管原理小科普

 对于新人工程师而言，掌握绝缘栅双极型晶体管原理知识是非常重要的，这将会对工程师日后的产品设计和研发工作提供极大的帮助。在今天的文章中，我们将会就绝缘栅双极型晶体管原理知识展开基础科普，希望能够对各位新人工程师的学习提供一定的帮助。

绝缘栅双极型晶体管原理知识其实并不难理解，这种双极型晶体管在平时的应用过程中，可以将其理解为一个开关，平时的工作状态也只有两种，即开通、关断。如何控制开通还是关断，就是靠的是栅源极的电压，当栅源极加+12V(大于6V，一般取12V到15V)时绝缘栅双极型晶体管导通，栅源极不加电压或者是加负压时，绝缘栅双极型晶体管关断，加负压就是为了可靠关断。然而，绝缘栅双极型晶体管并没有放大电压的功能，导通时可以看做导线，断开时当做开路。

就常见的绝缘栅双极型晶体管型号来看，这种晶体管在设计上通常会有有三个端子，分别是G、D、S，在G和S两端加上电压后，绝缘栅双极型晶体管内部的电子发生转移。加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道。如果撤掉加在GS两端的电压，这层导电的沟道就消失了，就不可以导电了，变成了绝缘体。





图1

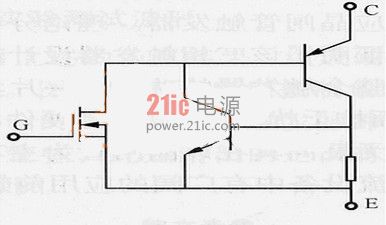

在了解了绝缘栅双极型晶体管原理之后，接下来我们再来结合实际电路来看一下，这种晶体管在电路中是怎么工作的。绝缘栅双极型晶体管的等效电路如图1所示。由图1可知，若在绝缘栅双极型晶体管的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通。若绝缘栅双极型晶体管的栅极和发射极之间电压为0V，则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。
