询问 AI光耦的主要作用是在电路中对光电进行隔离,因此光耦的反应速度就变得至关重要。在电路的设计里有很多方法能够提高光耦的反应速度,在光耦端输入并联电阻就是其中一种方式。本文将对一种光耦输入端并联电阻的情况进行讲解,帮助大家理解其工作过程。

这个电阻存在意义并非进行分压,而是为了快速的进行关断,利用这个电阻放掉二极管结电容。提高光耦的关断的速度。
通常来说这种电路会连接到OC晶体管输出电路中,在输出晶体管关断时可能有很弱暗电流流出,如果不并联上一个电阻,暗电流会流过发光二极管,有可能造成暗点亮的情况,导致错误信号。

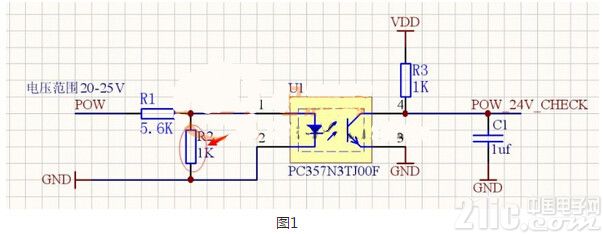

此外当光耦关断后,使光耦2端的电压能够快速泄放。通过实验后发现,在不同的电压下,U1的正向压降都是1.137V(光耦导通的情况下,不同光耦该电压值都不一样),所以流过R1的电流=流过R2的电流+流过U1的电流。随着流过R1的电流增大,而流过R2的电流则不变(因为U1的正向压降基本不改变),则增加都电流都加到U1上(U1最大允许通过50mA)。
一个小小的电阻通过各方面的分析能够得出全面的知识,可见不止在本文提到的有关光耦输入端并联电阻的作用,在进行其他电路的设计时也千万不要忽略任何细枝末节,因为这些小器件之后可能会包含着很多未知的知识。
