变频器当中常见的三种光耦类型

随着科技的进步，电力设备开始日趋复杂。肩负着为电力设备供电职责的电源也必须向着复杂化发展。变频器就是这样一种电力设备，其主要通过改变电机的工作电源频率来控制交流电动机的电力控制设备。在变频器当中光耦分为三种，本文就将对这三大类光耦分别进行介绍。

这里指的三大类，并不是三种型号的光耦而是三种不同的光耦类型。

一种为三极管型光电耦合器，如PC816、PC817、4N35等，常用于开关电源电路的输出电压采样和误差电压放大电路，也应用于变频器控制端子的数字信号输入回路。结构最为简单，输入侧由一只发光二极管，输出侧由一只光敏三极管构成，主要用于对开关量信号的隔离与传输;

第二种为集成电路型光电耦合器，如6N137、HCPL2601等，输入侧发光管采用了延迟效应低微的新型发光材料，输出侧为门电路和肖基特晶体管构成，使工作性能大为提高。其频率响应速度比三极管型光电耦合器大为提高，在变频器的故障检测电路和开关电源电路中也有应用;

第三种为线性光电耦合器，如A7840。结构与性能与前两种光耦器件大有不同。在电路中主要用于对mV级微弱的模拟信号进行线性传输，在变频器电路中，往往用于输出电流的采样与放大处理、主回路直流电压的采样与放大处理。

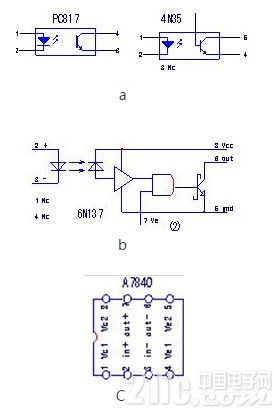

图1为三类光耦器件的引脚、功能原理图：



图1三种光耦合器电路图

以上三种不同的光耦类型经常出现在变频器电路当中，因此熟知这些光耦类型非常必要。需要接触变频器电路的朋友不妨花上几分钟来阅读本文，相信会有意想不到的收获。在之后的文章当中，小编将为大家分别介绍这三种光耦的测量与在线检测方式。
