集成电路简化驱动继电器印制板设计过程

继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

今天，我们要详细的为您介绍继电器的工作原理以及驱动电路。

继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx，继电器的输出信号立刻从 y=0 跳跃y=ym，即常开触点从断到通。一旦触点闭合，输入量 x 继续增大，输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到xf，继电器开始释放，常开触点断开。我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。





电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：

继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;

处于接通状态的静触点称为“常闭触点”。

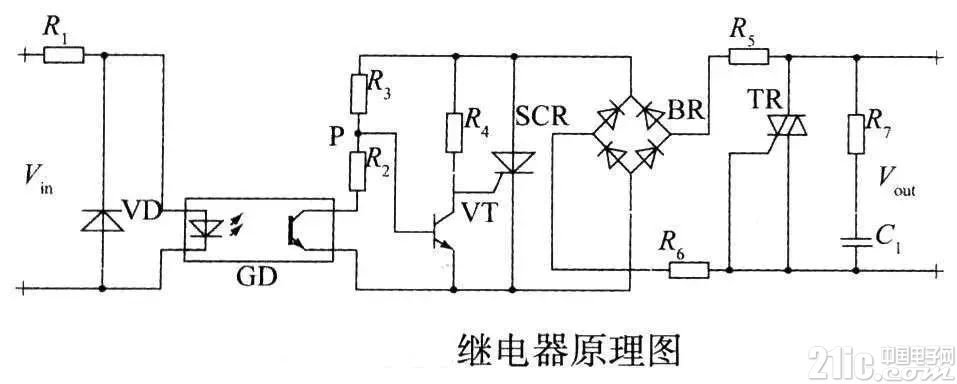

电路原理

继电器是一种当输入量变化到某一定值时，其触头(或电路)即接通 或分断交直流小容量控制回路。

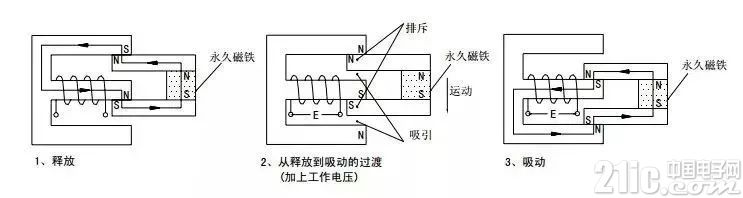

由永久磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与永久磁铁产生吸引和排斥力矩，产生向下的运动，最后达到吸合状态。

晶体管驱动驱动电路

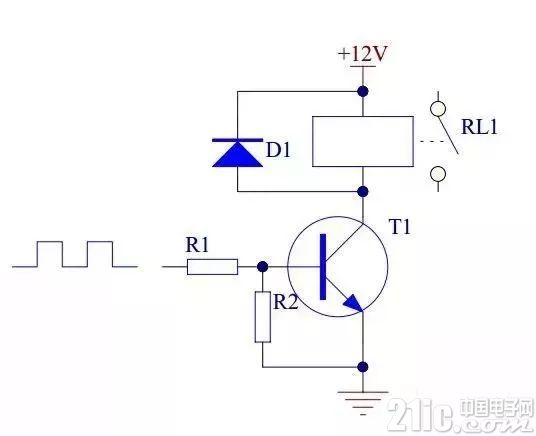

当晶体管用来驱动继电器时，推荐用NPN三极管。具体电路如下：

当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合。

当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开。

电路中各元器件的作用：

晶体管T1为控制开关;

电阻R1主要起限流作用，降低晶体管T1功耗;

电阻R2使晶体管T1可靠截止;

二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+12V上。

集成电路驱动电路

目前已使用多个驱动晶体管集成的集成电路，使用这种集成电路能简化驱动多个继电器的印制板的设计过程。





24V

继电器的驱动电路

继电器串联 RC 电路：这种形式主要应用于继电器的额定工作电压低于电源电压的电路中。当电路闭合时，继电器线圈由于自感现象会产生电动势阻碍线圈中电流的增大，从而延长了吸合时间，串联上 RC 电路后则可以缩短吸合时间。原理是电路闭合的瞬间，电容 C 两端电压不能突变可视为短路，这样就将比继电器线圈额定工作电压高的电源电压加到线圈上， 从而加快了线圈中电流增大的速度，使继电器迅速吸合。电源稳定之后电容 C 不起作用，电阻 R 起限流作用。

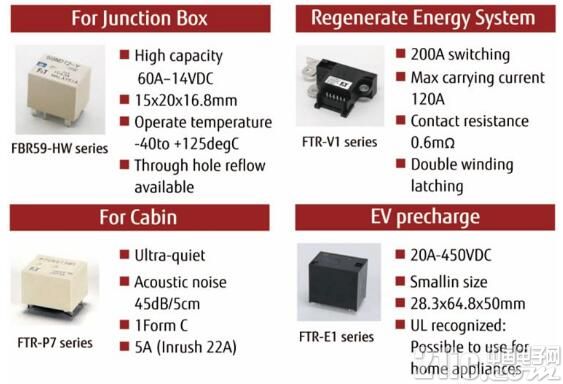

来自富士通的继电器

富士通致力于发展优质的产品。通过遵守严格的质量工艺标准，采用最前沿的最新技术以及出色的客户服务支持，为客户提供包众多支持从PV到智能电网等各种绿色应用的优质继电器产品。

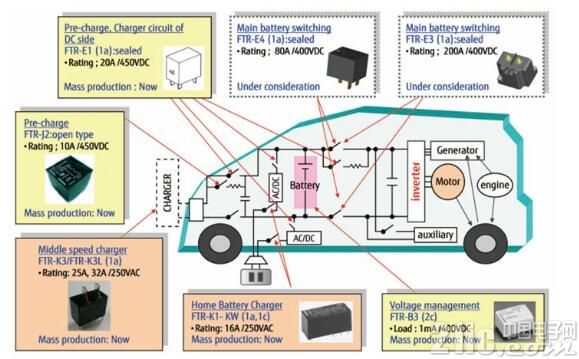

例如，适用于PV能源DC充电的 FTR-E1系、适用于AC电源转换器的FTR-K1系列、适用于微型逆变器的FTR-F4G系列。









从太能阳供电系统到智能电网、电动车到UPS、HVC系统，富士通继电器可满足新兴和现有应用要要求。
