如何自制电动式测速计

专业用的测速计电路复杂，价格昂贵，一般爱好者受经济条件的制约，无力购买。笔者设计了一个简易的电动式测速计，可用于一般物体的速度测试。

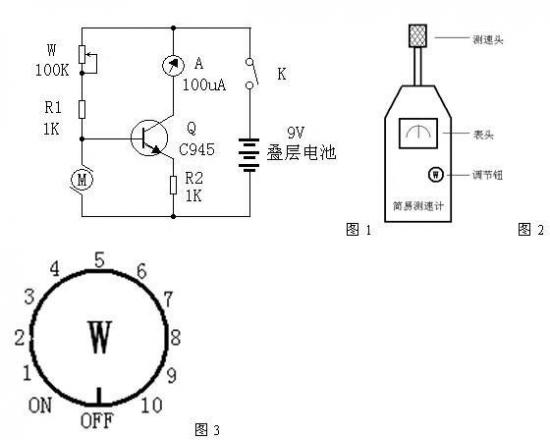

该测速计电路如图1所示，电路非常简单，只采用一个三极管的单管放大电路，当测速电机M被带动时，会产生一个微弱的电流，该电流经过三极管Q放大后，推动微安表头A作出指示，被测物体的转速越快，测速电机产生的电流越大，表头的读数也越大，W用于调整表头指示数值的大小。





制作时，按图1所示选择元器件即可，其中M为微型玩具直流电动机;A选用100uA的表头，最好指针在表盘中间位置，这样测速时，就不受被测物体旋转方向的限制，否则测试方向错误时，表针会反偏，损坏表头;W可选用带电源开关的线性电位器，这样便于在面板上划出均匀的测试档位刻度线;电源可选择9V叠层电池。电路简单不需要制作印路板，采用搭焊即可，焊好后将整个装置在一个适当的小盒子里，外观见图2。测速头采用一个柔性的橡胶连接头如录音机的压带轮，紧套在电机轴上。

制作完成后，用标准的测速计进行校正，并将各个测试范围的刻度标注在面板上，可参照图3。

使用时，将测速头按压在被测物体上，调节W钮，使得指针在表头量程的2/3刻度处，配合W钮所标注在的测试档数值，即可估算出被测物体的速度，如测试电动机的转速，只要将测速头按压在电动机转轴的轴心上即可。

此测速计配合适当的测速头还可以进行风速、液体流速等项目的测试，爱好者可以发挥想象，自行设计，这里不再费述。
