电容三点式lc振荡频率计算

电容三点式振荡器

电容三点式振荡器是一种电子元件，也叫考毕兹振荡器，是自激振荡器的一种。由串联电容与电感回路及正反馈放大器组成，因振荡回路两串联电容的三个端点与振荡管三个管脚分别相接而得名。

优缺点

这种电路的优点是输出波形好、振荡频率可达100兆赫以上。缺点是调节频率时需同时调CC1、CC2不方便。适宜于作固定的振荡器。

以下为一可靠实用的无线话筒： BG1组成的放大电路把来自小型电容话筒检测到的微弱声音信号进行放大，达到一定的幅度后送到BG2组成的电容三点式振荡器对BG2产生的载波信号进行调制，最终从天线输出。电路采用二极管稳压技术，能使电路更稳定的工作。电路如下图：





元件选择

BG1用2SC9014等效功率三极管。BG2选用2SC9018等高频率高功率三极管，要求β≥100，MIC选用微型超薄电容式话筒。L1用Φ51mm高强度漆包线在圆珠笔芯上饶8圈而得，与C4并联谐振于100MHZ左右。

电容三点式lc振荡电路

电容三点式LC振荡电路又叫做考毕兹振荡电路。它与电感三点式LC振荡电路类似，所不同的是电容元件与电感元件互换位置。如图1所示。

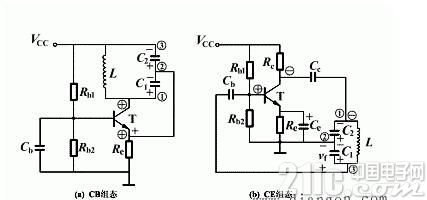

图1 电容三点式LC振荡电路

在LC谐振回路Q值足够高的条件下，电路的振荡频率为





这种振荡电路的特点是振荡频率可做得较高，一般可达到100MHz以上，由于C2对高次谐波阻抗小，使反馈电压中的高次谐波成分较小，因而振荡波形较好。电路的缺点是频率调节不便，这是因为调节电容来改变频率时，(既使C1、C2 采用双连可变电容)C1与C2也难于按比例变化，从而引起电路工作性能的不稳定。因此，该电路只适宜产生固定频率的振荡。

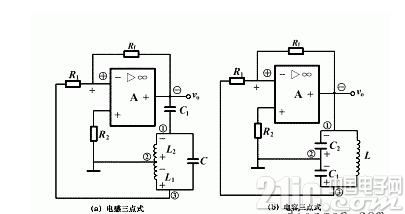

图2 由集成电路组成的三点式振荡电路

电容三点式lc振荡频率计算

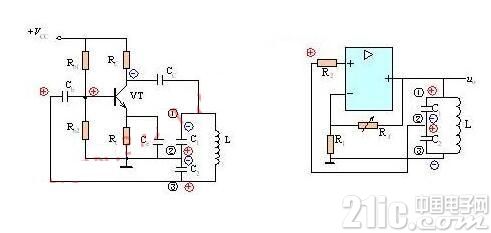

与电感三点式LC振荡器类似的有电容三点式LC振荡器，见图1，其分析方法与电感三点式LC振荡器相同。用瞬时极性法判断正负反馈时，三极管或运放的输出电压，将在LC并联回路上分配。电容支路是由C1和C2串联后组成，其上电压与电容的容量成反比分配，而在电感三点式振荡电路中是与电感量成正比分配。





图1振荡电路的反馈电压是从电容器C2上取出，即C2对地的电压，如果反馈电压不足，应适当减小电容量。振荡频率图1电路的振荡频率是：
