一文看懂RFID RC522和PN532的区别

RFID RC522和PN532的区别

简单的说，就是协议支持的类型 PN 比RC系列更多。 PN支持NFC协议，RC主要是支持ISO14443A/B。

RC522是一款NXP 公司的支持ISO14443A协议的高频的射频芯片，PN532这个款芯片是支持NFC功能一款射频芯片，也是NXP公司的。

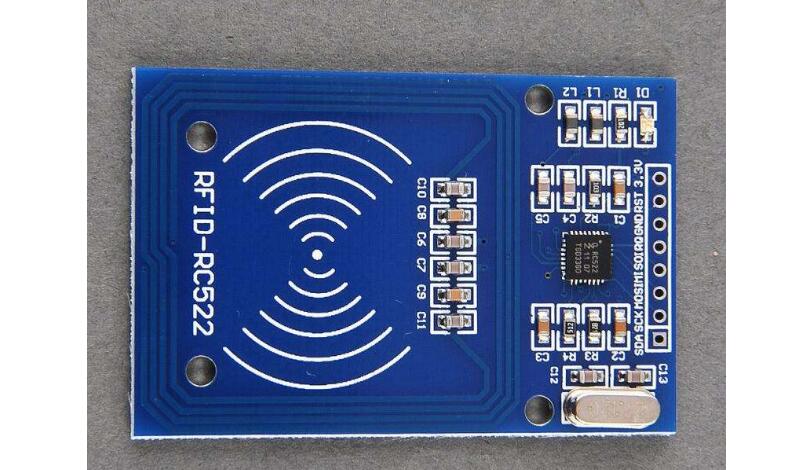

RC522特性

◆高集成度的调制解调电路;

◆采用少量外部器件，即可将输出驱动级接至天线;

◆支持 ISO/IEC 14443 TypeA 和MIFARE?通信协议;

◆ 读写器模式中与 ISO 14443A/MIFARE?的通信距离高达50mm，取决于天线的长度和调谐。

◆支持 ISO 14443 212kbit/s 和424kbit/s 的更高传输速率的通信。

◆支持 MIFARE? Classic 加密;

◆支持的主机接口：

-10Mbit/s 的SPI 接口

-I2C 接口，快速模式的速率为400kbit/s，高速模式的速率为3400kbit/s

-串行UART，传输速率高达1228.8kbit/s，帧取决于RS232 接口，电压电平取决于提供的管脚电压

◆64 字节的发送和接收FIFO 缓冲区;

◆灵活的中断模式;

◆可编程定时器。

◆具备硬件掉电、软件掉电和发送器掉电 3 种节电模式，前两种模式雷同于MFRC500 和 CL RC400，其特有的“发送器掉电”则可关闭内部天线驱动器，即关闭RF 场;

◆内置温度传感器，以便在芯片温度过高时自动停止 RF 发射;

◆采用相互独立的多组电源供电，以避免模块间的相互干扰，提高工作的稳定性;

◆具备 CRC 和奇偶校验功能，CRC 协处理器的16 位长CRC 计算多项式固定为：x16+x12+x5+1，符合ISO/1EC14443 和CCTITT 协议;

◆内部振荡器，连接 27.12MHz 的晶体;

◆2.5～3.3V 的低电压低功耗设计;

◆工作温度范围-30～+85℃;

◆5mm&TImes;5mm&TImes;0.85mm 的超小体积。





RC522应用场合

RC522 适用于各种基于ISO/IEC 14443A 标准并且要求低成本、小尺寸、高性能以及单电源的非接触式通信的应用场合。

▲三表;

▲板上单元;

▲公共交通终端;

▲便携式手持设备;

▲非接触式公用电话。

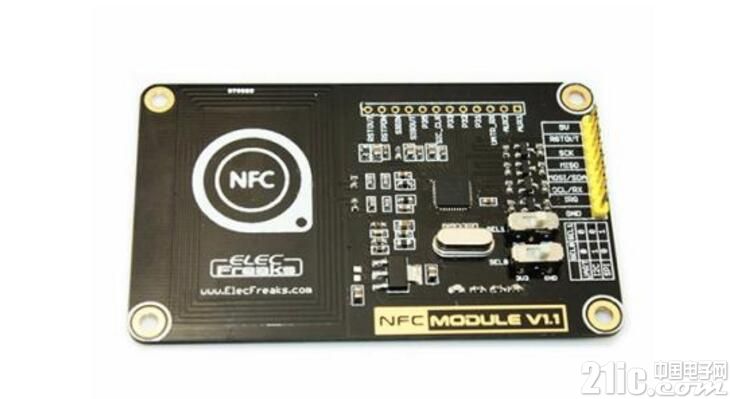

PN532工作模式

●读写器模式，支持ISO/IEC14443A/MIFARE?机制

●读写器模式，支持FeliCa机制

●读写器模式，支持ISO/IEC14443B机制

●卡操作模式，支持ISO14443A/MIFARE?机制

●卡操作模式，FeliCa机制

●ISO/IEC18092，ECM340点对点





pn532特性

●带40kBROM和1kBRAM的80C51微控制器内核

●高度集成的模拟电路，解调和译码响应

●输出缓冲驱动器通过最少量的外部无源器件连接天线

●集成了RF场检测器

●集成了数据模式检测器

●支持ISO/IEC14443A/MIFARE?

●只在读写器模式中支持ISO/IEC14443B

●在读写器模式中典型工作距离超过50mm，具体距离由天线尺寸、调谐和电源决定

●在NFCIP-1模式下工作距离高达50mm，具体视天线的尺寸、调谐以及电源而定

●在卡操作模式中典型工作距离约为100mm，具体距离由天线尺寸、调谐和外部场强度决定

●在读写器模式中，支持MifareClassic加密，可支持212kbit/s和424kbit/s两种更高数据传输速率

●FeliCa模式下，支持106kbit/s、212kbit/s和424kbit/s的通信波特率

●集成了NFCIP-1的RF接口，传输速率高达424kbit/s

●支持主机接口：

-SPI接口

-I2C接口

-串行UART

●灵活的中断模式

●低功耗模式一硬件掉电模式一软件掉电模式

●当器件处于掉电模式时能够通过I2C、HSU和SPI接口自动唤醒

●可编程定时器

●石英晶体振荡器

●2.7V~5.5V的电源

唤醒PN532条件

将芯片唤醒必须满足以下3个条件

1)PVDD引脚拉高

2)I2C模式下发送地址48h，SPI模式下将NSS拉低，串口模式下的其实数据头必须为0x55，0x55，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0x00，0xFF，0x03，0xFD，0xD4，0x14，0x01，0x17，0x00

3)主机必须发送命令140200(虚拟模式)或者1401(正常模式)
