谈一谈为什么要一点接地

为了大家看的明白...我就用ORCAD画了两个电路,一个是一个普通的三极管模拟放大电路,另一个是数字电路振荡器...好了不废话了...上图...

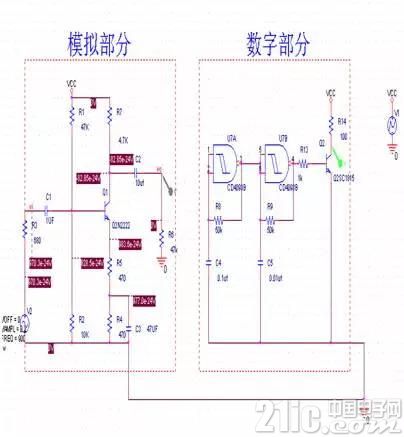

下面是一点接地时候两个电路的电路图...





其实在原理图中没有必要把一点接地画成这样... ,只是为了大家看的更明白....大家可以看的出来,左边是普通的放大电路...右边是一个振荡器..因为仿真时候数字电路部分的电流太小,所以后面接一级三极管...

下面是两个电路的波形图...





大家可以看的到...这两个波形...都十分好... ,没有失真....

红色的为三极管放大器放大时候的波形...绿色为振荡器波形...有人可能要问红色的为什么前一段波形不行...那是因为在ORCAD中模拟实际的电源...从没电到有电...是有一段时间的...所以前面一段波形很小... ...

大家可以看出一点接地,两个电路都没有影响....互相工作的都很正常....

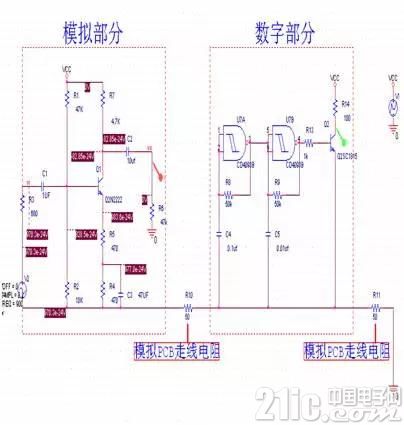

下面发的不是一点接地时候的电路图....





我这里面用两个电阻来代PCB上走线的电阻...我想有人肯定会说,这不是扯蛋吗,PCB上的电阻哪有这么大.50欧...哈哈.在这里我为了 大家看的更直观一些,所以用这么大...实际上是不会有这么大的...但相对于频率高的电路来说,有时候导线的阻抗远小于感抗!!!那就可能会产生这么大 的电阻了.这里是数字电路接在后面

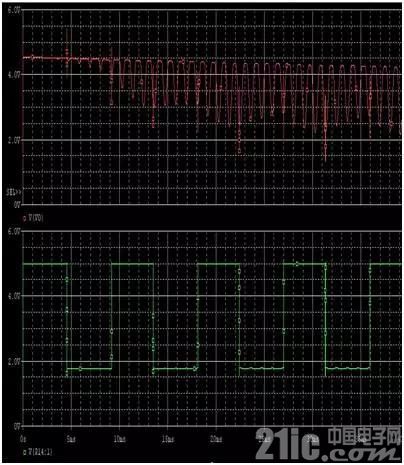

下面发的是两个电路的仿真波形....会不会和刚才一样没有干扰呢....





大家可以看到模拟电路的波形放大被干扰的不成样子了...

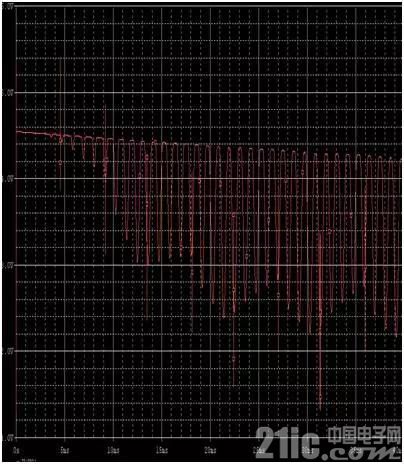

单独发一张模拟的波形图...





这失真是惨不忍睹....

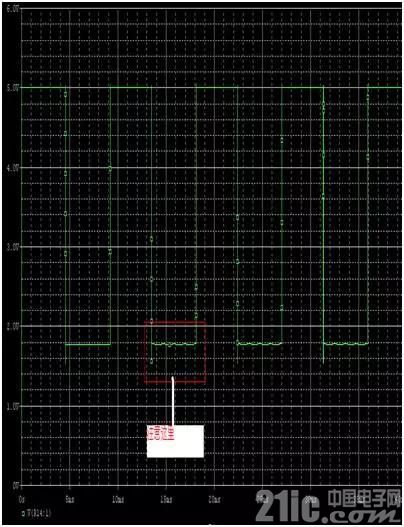

下面发数字的... ...由于数字的布在离电源近... ...被干扰的不是很严重...





大家可以看到数字电路还是被干扰了... .....

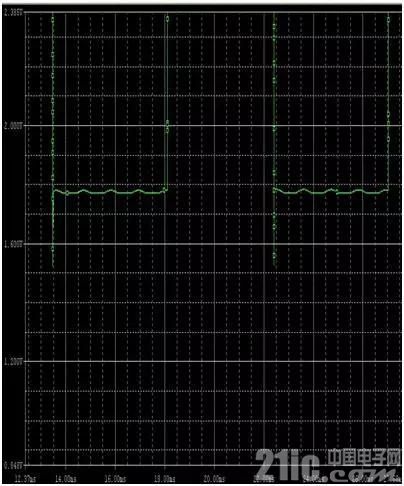

再发一个放大的图来大家看看...





大家可以看看...被模拟干扰了吧... .
