一文看懂高大上的芯片设计和生产流程

芯片，指的是内含集成电路的硅片，所以芯片又被称集成电路，可能只有2.5厘米见方大小，但是却包含几千万个晶体管，而较简单的处理器可能在几毫米见方的芯片上刻有几千个晶体管。芯片是电子设备中最重要的部分，承担着运算和存储的功能。

高大上的芯片设计流程

一颗芯片的诞生，可以分为设计与制造两个环节。芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出想要的IC 芯片，然而，没有设计图，拥有再强大的制造能力也无济于事。

在 IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。所以，IC设计是整个芯片成型最重要的一环。

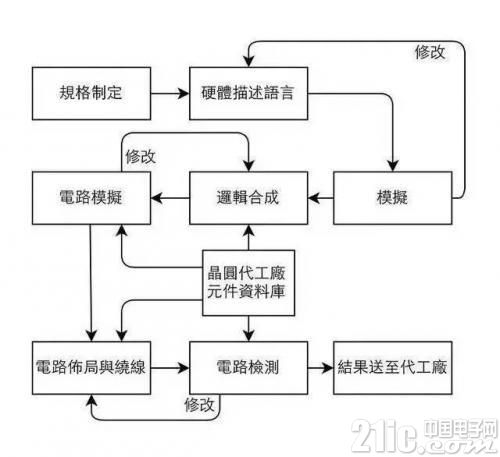

先看看复杂繁琐的芯片设计流程：





芯片制造的过程就如同用乐高盖房子一样，先有晶圆作为地基，再层层往上叠的芯片制造流程后，就可产出必要的 IC 芯片(这些会在后面介绍)。然而，没有设计图，拥有再强制造能力都没有用，因此，建筑师的角色相当重要。

但是 IC 设计中的建筑师究竟是谁呢?接下来要针对 IC 设计做介绍：

在 IC 生产流程中，IC 多由专业 IC 设计公司进行规划、设计，像是联发科、高通、Intel 等知名大厂，都自行设计各自的 IC 芯片，提供不同规格、效能的芯片给下游厂商选择。因为 IC 是由各厂自行设计，所以 IC 设计十分仰赖工程师的技术，工程师的素质影响着一间企业的价值。然而，工程师们在设计一颗 IC 芯片时，究竟有那些步骤?设计流程可以简单分成如下。

设计第一步，定目标

在 IC 设计中，最重要的步骤就是规格制定。这个步骤就像是在设计建筑前，先决定要几间房间、浴室，有什么建筑法规需要遵守，在确定好所有的功能之后在进行设计，这样才不用再花额外的时间进行后续修改。IC 设计也需要经过类似的步骤，才能确保设计出来的芯片不会有任何差错。

规格制定的第一步便是确定 IC 的目的、效能为何，对大方向做设定。接着是察看有哪些协定要符合，像无线网卡的芯片就需要符合 IEEE 802.11 等规范，不然，这芯片将无法和市面上的产品相容，使它无法和其他设备连线。最后则是确立这颗 IC 的实作方法，将不同功能分配成不同的单元，并确立不同单元间连结的方法，如此便完成规格的制定。

设计完规格后，接着就是设计芯片的细节了。这个步骤就像初步记下建筑的规画，将整体轮廓描绘出来，方便后续制图。在 IC 芯片中，便是使用硬体描述语言(HDL)将电路描写出来。常使用的 HDL 有 Verilog、VHDL 等，藉由程式码便可轻易地将一颗 IC 地功能表达出来。接着就是检查程式功能的正确性并持续修改，直到它满足期望的功能为止。

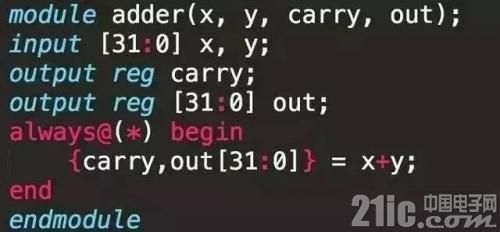

▲ 32 bits 加法器的 Verilog 范例

有了电脑，事情都变得容易

有了完整规画后，接下来便是画出平面的设计蓝图。在 IC 设计中，逻辑合成这个步骤便是将确定无误的 HDL code，放入电子设计自动化工具(EDA tool)，让电脑将 HDL code 转换成逻辑电路，产生如下的电路图。之后，反覆的确定此逻辑闸设计图是否符合规格并修改，直到功能正确为止。

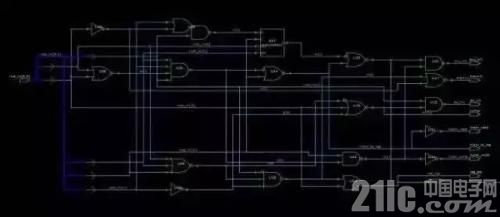

▲ 控制单元合成后的结果

最后，将合成完的程式码再放入另一套 EDA tool，进行电路布局与绕线(Place And Route)。在经过不断的检测后，便会形成如下的电路图。图中可以看到蓝、红、绿、黄等不同颜色，每种不同的颜色就代表着一张光罩。至于光罩究竟要如何运用呢?

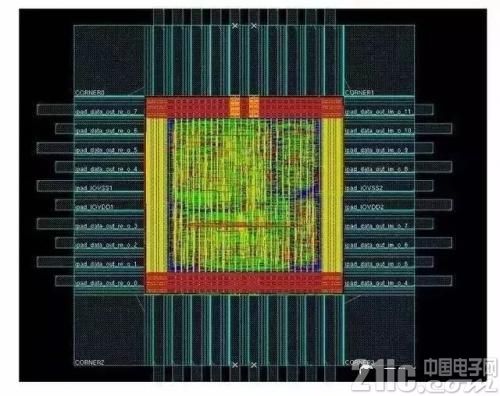

▲ 常用的演算芯片- FFT 芯片，完成电路布局与绕线的结果
