ZDS3000/4000系列示波器最新固件使用指南

一、IE浏览器访问示波器操作步骤

用一根普通网线连接示波器和电脑;

打开IE浏览器，输入示波器上设置好的IP地址;

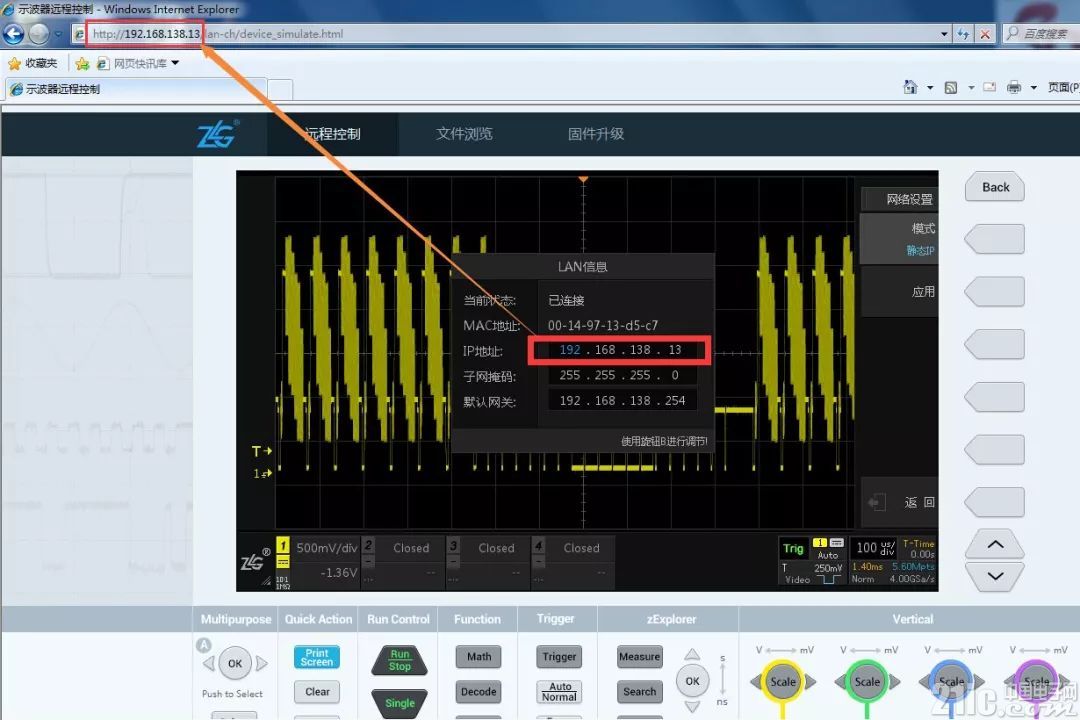

Enter进入访问界面，如图1所示：





图1 IE浏览器如何访问示波器

二、访问成功后，可进行哪些操作呢?

如图1所示，访问成功后，可进行远程控制、文件浏览和固件升级。

1、远程控制示波器

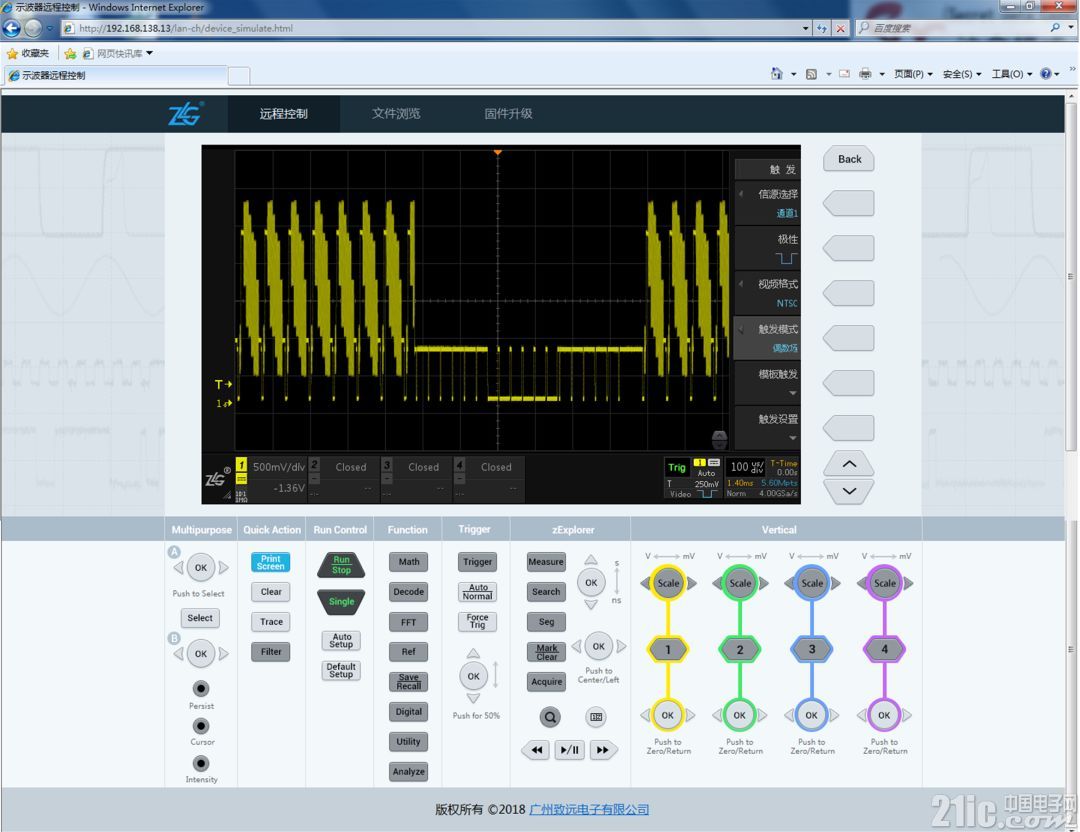

IE浏览器访问示波器成功后，会显示如图2的界面，界面上有和示波器相同的按键，可直接点击对应的按键对示波器进行设置。





图2 访问成功后的界面

2、截图

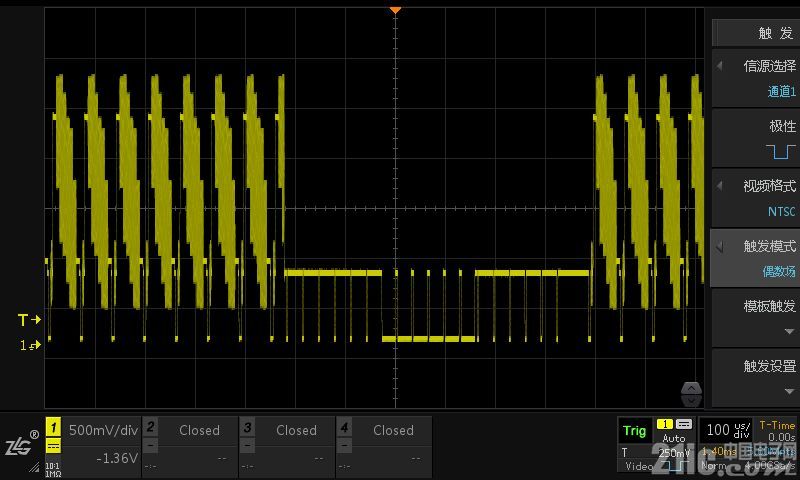

进入如图2的界面之后，在示波器屏幕显示区，点击鼠标右键，选择菜单中的图片另存为，即可在电脑上保存图片，如图3所示：





图3 截图

注：若想要截取反色之后的图片，可这样操作：先点击图2中的【Save/Recall】按键，再将菜单中的【图像反色】选择为ON，然后按照上面的方法截图即可。

3、文件浏览或下载

直接在浏览器上打开保存在示波器上的某个文件，或是将单个文件或全部文件另存到电脑上。

直接在浏览器上打开保存在示波器上的网页报表文件

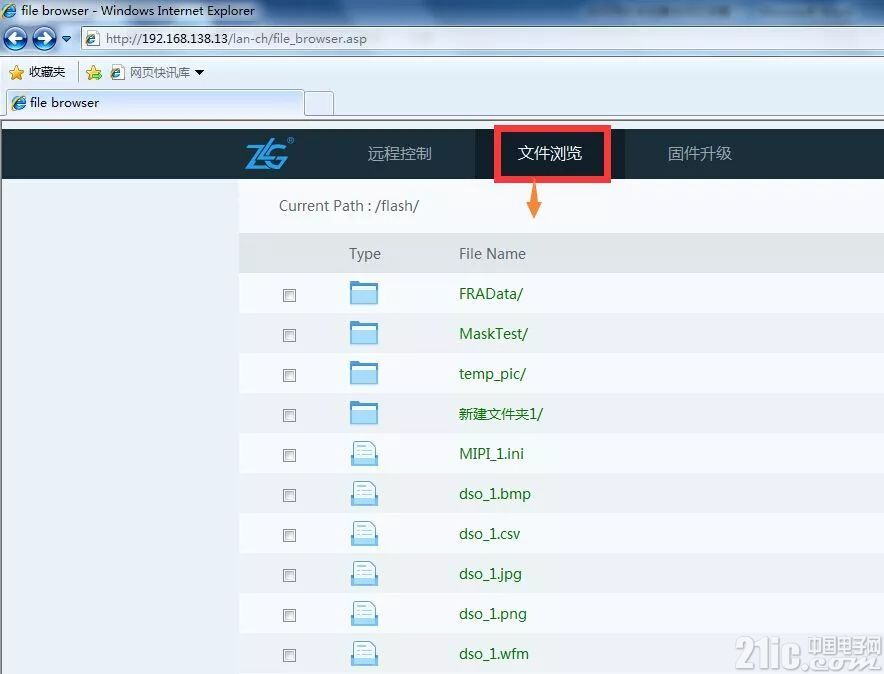

点开图2中菜单中的文件浏览进入如图4的界面，然后点击需要浏览的网页报表文件即可。





图4 文件浏览

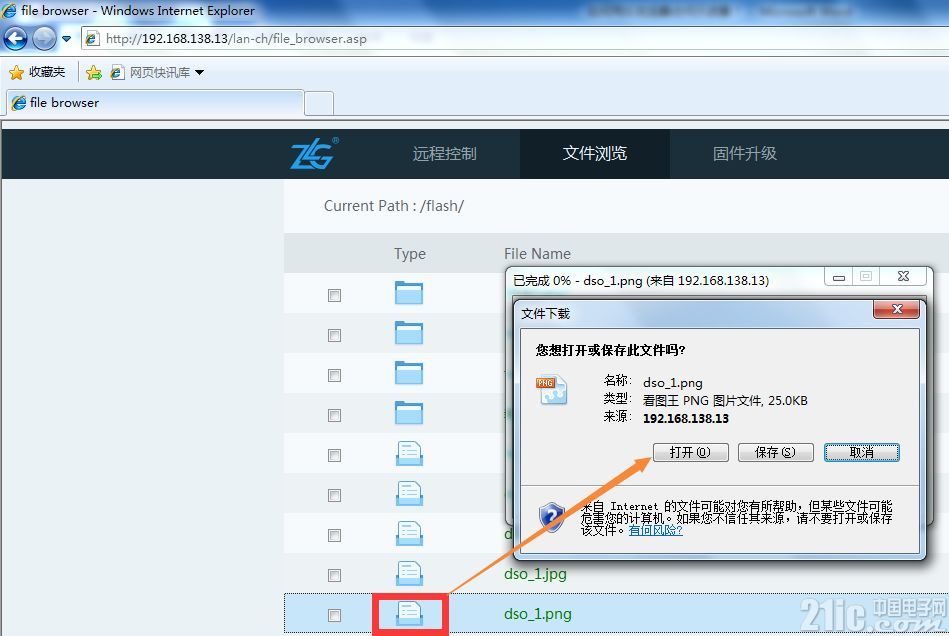

可以直接浏览的文件是指，本身就可以在浏览器上打开的文件，例如网页报表。对于其它的，不能直接在浏览器上打开的，我们鼠标左键点开对应的文件时，会先出现一个选择框，可以直接打开，也可直接保存到电脑上，如图5所示：





图5 单个文件下载

浏览器上的某个文件另存到电脑上

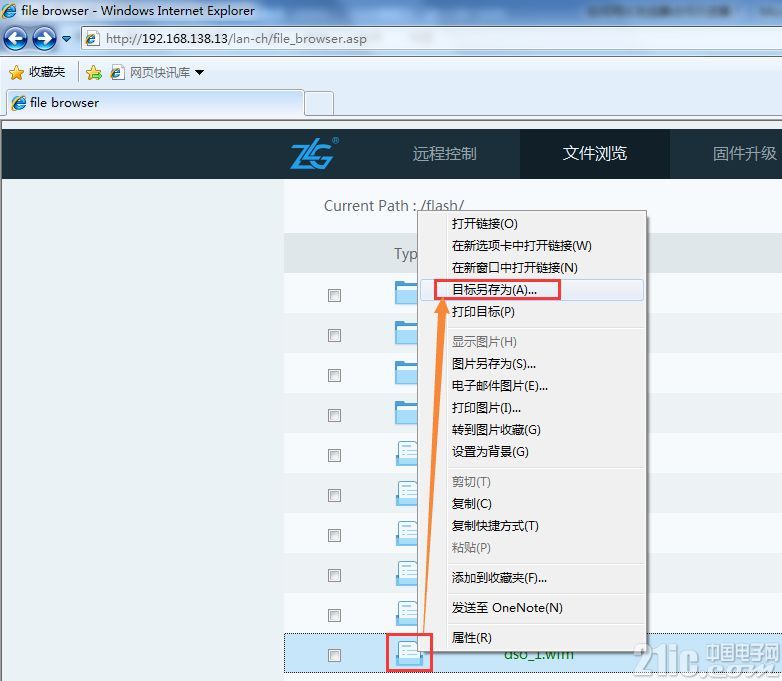

进入图4界面之后，可选择需要另存到电脑上的文件。选中目标文件之后，点击鼠标右键，会出现对应的菜单，选择目标另存为即可将目标文件保存到你希望保存的位置。如图6所示：





图6 单个文件下载

打包下载文件

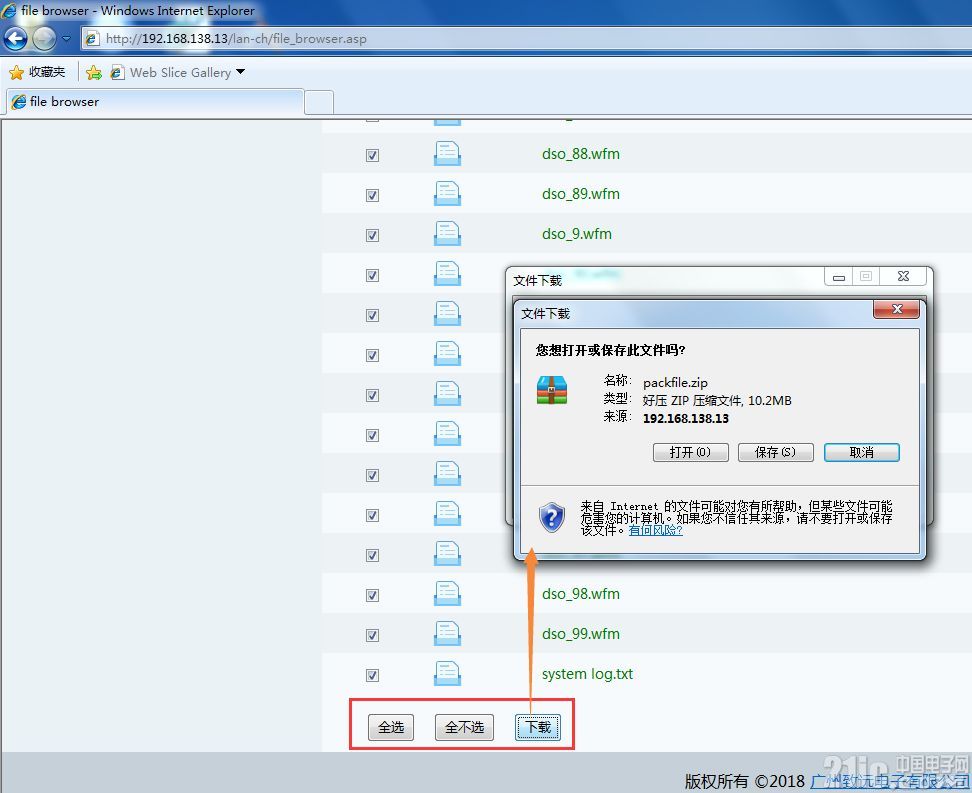

当我们需要将多个文件，另存到电脑时，可以使用该功能，具体操作如图7所示，选择需要保存的文件后，点击下载，会弹出提示框，然后选择保存到需要保存的位置即可。(如果需要下载的文件比较多，可能会需要一点时间，具体可观察进度条。)





图7 打包下载

4、在线升级固件

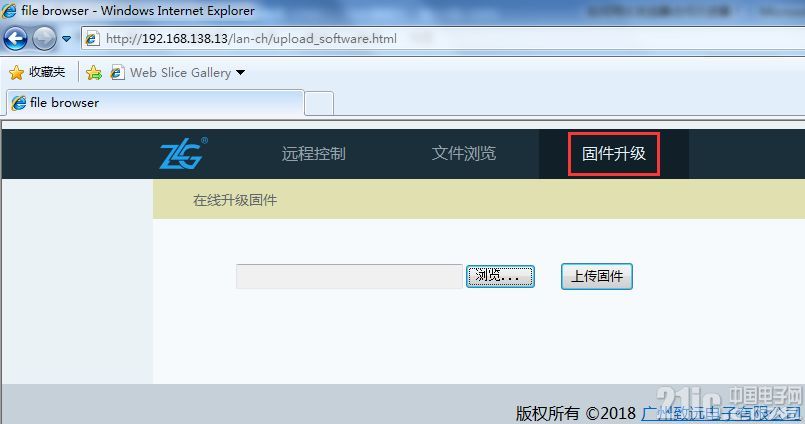

示波器的固件升级不单单只能通过U盘进行升级了，现在可以直接在电脑上进行在线升级了，如图8所示：首先，选择需要升级的固件，然后上传固件即可。





图8 在线升级固件

三、我该怎样才能拥有这个功能呢?

到我们的官网升级示波器固件，即可使用该项功能了。

固件升级步骤如下：

将升级包解压，并将解压后的“ZDS4000”文件夹拷贝到U盘根目录下，即U盘中的目录为 ZDS4000code;

插入升级U盘，给示波器上电，开机，示波器会自动进入升级界面，升级需要几分钟，请耐心等待;

升级完成后，蜂鸣器会响并自动重启，到此升级完成，拔出U盘即可。

四、总结

想要直接用IE浏览器对示波器访问吗?赶快升级您手中的ZDS3000/4000系列示波器的最新固件，在浏览器中直接搜索示波器IP地址即可使用。
