基于嵌入式 ARM 处理器的BLE SoC 一个典型示例

低功耗蓝牙的开放标准和市场的成功导致了采用蓝牙 4.0、4.1 和 4.2 后不久，大量供应商和产品即遍布市场。一般来说，这些都采用了 SoC 路由。

该系列基于 ARM Cortex-M0 处理器，并采用低功耗蓝牙收发器、闪存和 RAM 内存、板载电源管理和少量 I/O。Dialog Semiconductor 的 DA14680 SoC 遵循类似的公式。该芯片是符合蓝牙 4.2 的一个设备，包括一个 ARM Cortex-M0 处理器、低功耗蓝牙无线电、8 Mb 闪存、64 kB OTP ROM、128 kB 数据 SRAM、128 kB ROM、片上电源管理和其他一些外设(图 4)。

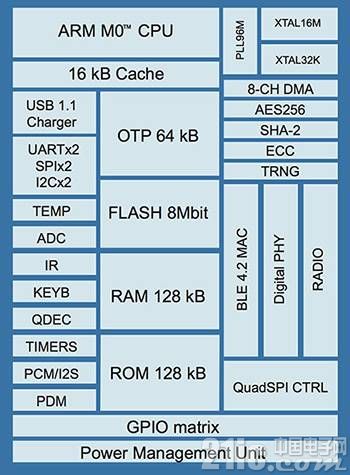

图 4： Dialog Semiconductor 的 DA14680 是符合蓝牙 4.2、基于嵌入式 ARM 处理器、敏感的 2.4 GHz 无线电、闪存、RAM 和 ROM 的 BLE SoC 的一个典型示例。(图片： Dialog Semiconductor)

除 Nordic 和 Dialog 外，还有许多其他蓝牙 4.1 和 4.2 IC 供应商为开发人员提供解决方案。其中值得注意的是 Texas Instruments (TI) 和 Cypress Semiconductor。

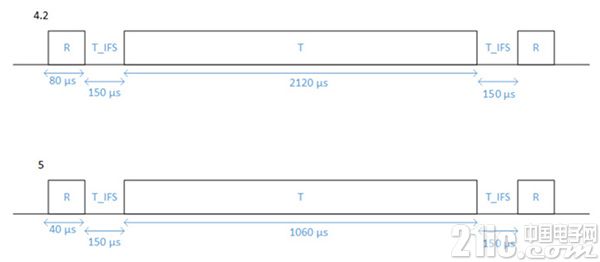

图 5： 蓝牙 5 保留了蓝牙 4.2 的 251 字节有效载荷，但 2 Mbps PHY 减少了传输时间，增加了带宽。蓝牙 4.2 可以使用 1 Mbps PHY 达到 800 kbps，而蓝牙 5 可以使用 2 Mbps PHY 达到 1.4 Mbps。采用蓝牙 5 的范围增加功能时，即失去带宽的优势。
