电子电路：原理图上那么多信息，到底该怎么看？

开源硬件，一个很重要的的一点就是有开放的原理图，通过原理图，我们可以了解一个模块的输入输出，以及使用的芯片类型从而知道使用方法等几乎一切信息。

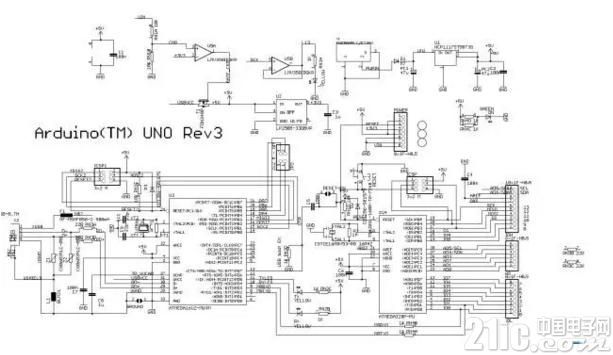

原理图上有很多信息，到底怎么看呢?下面先上一副Arduino UNO R3的原理图，且听我慢慢解析如何识别原理图。





看懂原理图说简单也简单，说复杂也复杂。现在我先把这个问题分解下到以下几个方面。

1、认识元件。

2、看清走线。

3、弄清原理。

以上1、2、3从易到难。第三点最难需要大量的电路知识。现在就先看第一点吧。

一、认识元件

1、电阻。

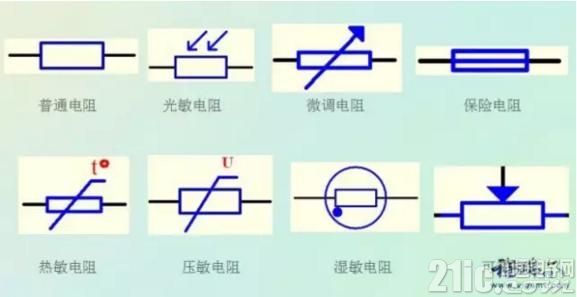

在原理图上，电阻有很多种，一般原理图电阻上会用R表示。请看下图：





2、电容。

电容分为普通的固定电容，以及带正负极性的电解电容以及钽电容。还有收音机里常用的可变电容。一般原理图上会用C表示。





3、二极管。

普通二极管具有单向导电性即从正到负相当于导线(实际具有大概0.6V结电压)，发光二极管除了普通二极管的特性还可以发光，稳压二极管是利用了二极管的雪崩效应，算是一种比较特殊的用法。光电二极管就是一般我们说的光敏电阻，在有光的情况，表现出来的电阻很小，没光的时候电阻很大。一般原理图上会用D表示。





4、三极管

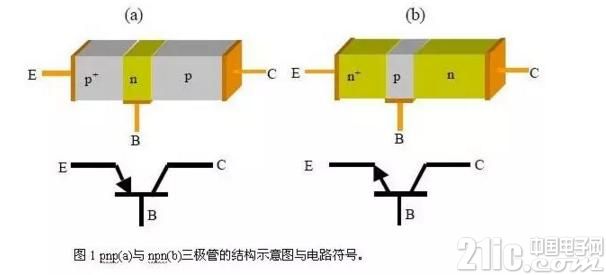

三级管常见的有两种，一个是NPN型，一个是PNP型。他们的电路符号分别如下图。一般原理图上会用Q表示。





5、按键

按钮现在原理图什么样子的都很多，基本上长的像按钮都可以，一般原理图上会用如KEY或者BUTTON字样表示。





6、电池

电池一般表示的是纽扣电池或者干电池。一般原理图上会用B表示。





7、电感

将一段导线绕成螺旋形状,就做成了一个简单的电感元件.下面是一些常见的电感图形.最后一个是带抽头的电感,如果电感有磁芯,磁芯是不完全闭合的,这与变压器不同.黑色那种是国外的画法,比较少见.实心线代表有磁芯，并且磁芯是导电的如硅钢片、纯铁等，虚线则为电阻率很大的如铁氧体等。电感在电路一遍用L表示。





8、开关。

下图就是开关的原理图。开关有常闭和常闭两种，常开的意思是不操作的时候为开路(断路)，常闭则相反，不操作的时候是闭路(导通)。





9、接插件。

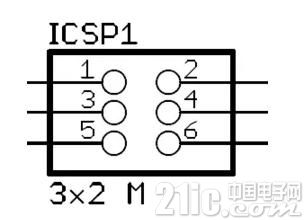

常见的接插件有排针，排座，接线柱等，其表现方式差不多。如下图就是Arduino UNO 上的ISCP接口的原理图，他表示一个3*2的插针。
