EMC作用是什么？浅析EMC在电路设计当中的问题

在电子电路系统设计中EMC对于很多新手来说都快成为“玄学”了，主要原因是说起来简单，处理起来难。 简单说起来就是内外部干扰，处理起来难常常就是一团乱麻找不到问题点。无论是普通电路系统还是高速电路系统，我们对于EMC的处理都很有必要，那么今天来分享一篇文章学习几个要点，实际上遵循这几个原则，可以大大减小EMC出现问题的概率。

一、电源系统处理：

一个原则：要有源和阻抗的概念，源需要最大限度达到IC然后由地最快返回。

这是PDN系统的设计划分。





开关电源的设计要点就在于开关电流回路的处理，回路要小!

对于覆铜处理：避免RF部分通过耦合干扰数字GND噪声数字电路异常，注意辐射区的耦合干扰问题。

避免形成大的源环路，进行Plane层的桥接。

Plane层的覆铜注意在边缘留间隙，减小边缘效应的影响。

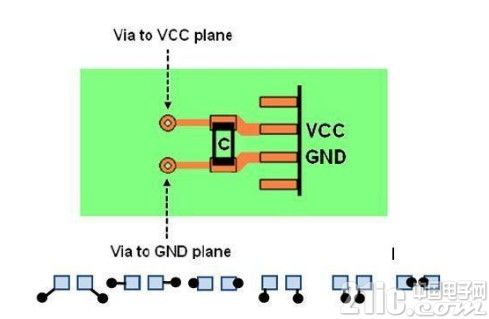

去耦电容就近放置，减小寄生电感，避免去耦失效。

注意交流路径和直流路径的区别在于耦合。

关于信号地和支架的接地处理，接地的目的是提供干扰的泄放路径，环路开口的目的是避免形成大环路天线，造成EMI干扰。

二、信号的考虑

高速信号的频谱如上图，我们的目的是把所有的能量都传输到接收端。

传输线的阻抗等效：

微带线的模型：

差分信号的耦合模型：

传输线的阻抗：

几种端接匹配：

三、布局

连线：

连线的原则就是本着最短距离和最小阻抗以减小过程干扰。

眼图形成的原因是一系列数字信号的叠加效果，反应的是传输信号质量。

简单的3W原则。

晶振的布线特殊注意：

四、ESD问题

ESD问题非常常见，是造成芯片损坏的重要原因，尤其是在生产过程中，TVS是最佳防护器件。
