为什么三极管放大电路的输入端和输出端都要串联一个电容器？

三极管放大电路输入端和输出端所接的电容分别为输入耦合电容和输出耦合电容，它们的作用是防止信号源及负载与三极管的直流偏置电路之间相互影响。下面我们以一个具体的三极管放大电路为例来详细介绍一下三极管电路中的耦合及去耦是什么意思。

1、耦合电容的作用

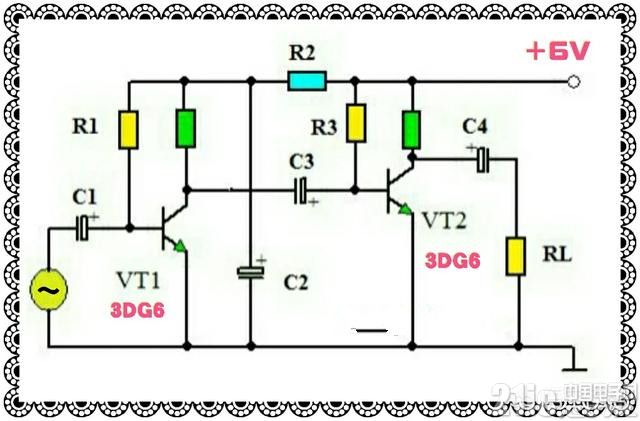

上图为一个简单的阻容耦合放大电路。电容C1为输入耦合电容，其作用是防止前级信号源电路对三极管VT1的静态工作点产生影响。假设前级信号源为动圈式话筒，若不加耦合电容C1，而将动圈式话筒输出的信号直接送至VT1的基极，此时VT1的发射结可能会被短接，也就不能放大信号了。

电容C3为级间耦合电容，其作用是将三极管VT1、VT2前后级的直流偏置电路隔离，以防止前后级静态工作点相互影响。

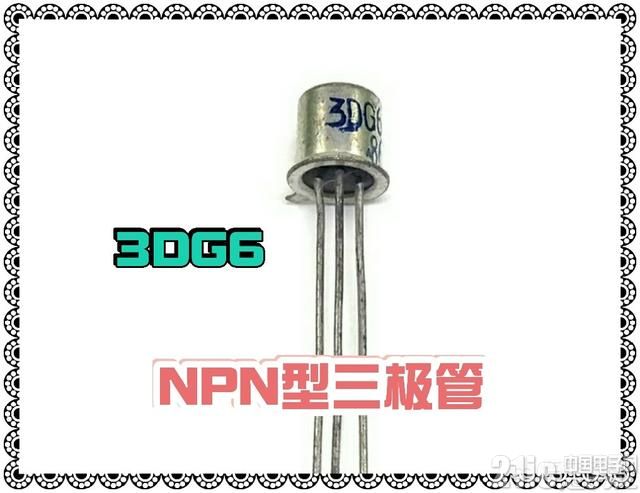

电容C4为输出耦合电容，其作用是防止负载电阻RL对VT2的静态工作点产生影响。▲ NPN型三极管3DG6。

2、去耦电容的作用

在三极管放大电路中，为了防止后级信号通过电源内阻反馈到前级而影响整个放大电路的正常工作，一般在前后级之间加一个阻容滤波电路，这个滤波电路称为去耦电路。如上图中的R2和C2即为去耦电路(又称退耦电路)。由于加有去耦电路，前级的交流成分大部分通过电容C2被滤除，从而减小了由于共用一个直流电源而带来的放大器各级之间的相互干扰。

去耦电路中的电阻一般选用数十至数百Ω的电阻，去耦电容一般选用数十至100μF的铝电解电容即可。
