询问 AI电路板覆铜是PCB设计中一个至关重要的步骤,它还是会涉及到很多小的细节,具有一定的技术含量,那么怎样做好这一环节的设计工作呢? 下面分享几点PCB 铺铜小经验。

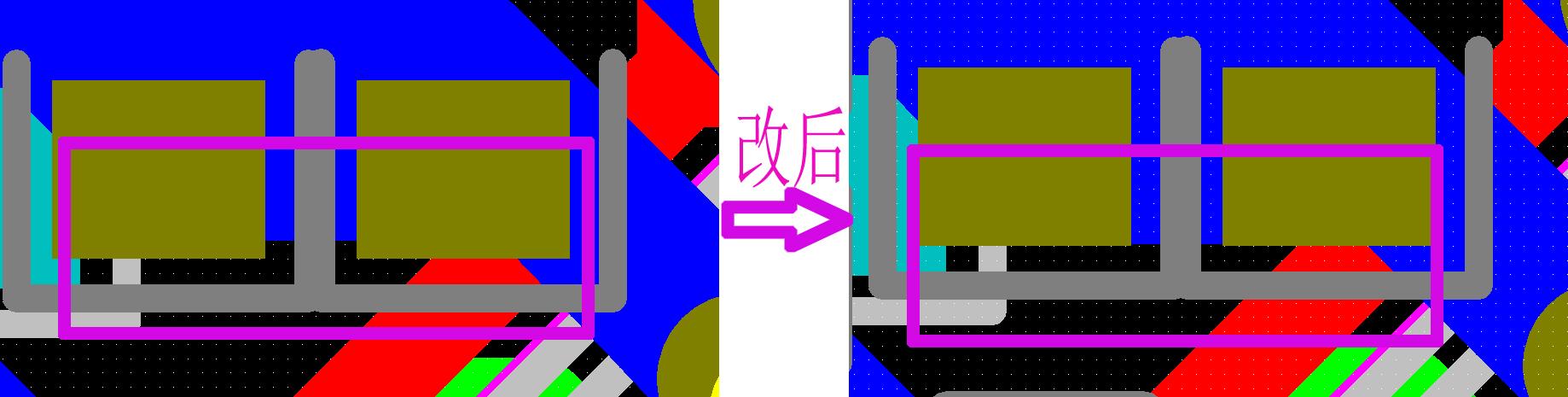

1、覆铜覆盖焊盘时,要完全覆盖,shape 和焊盘不能形成锐角的夹角。

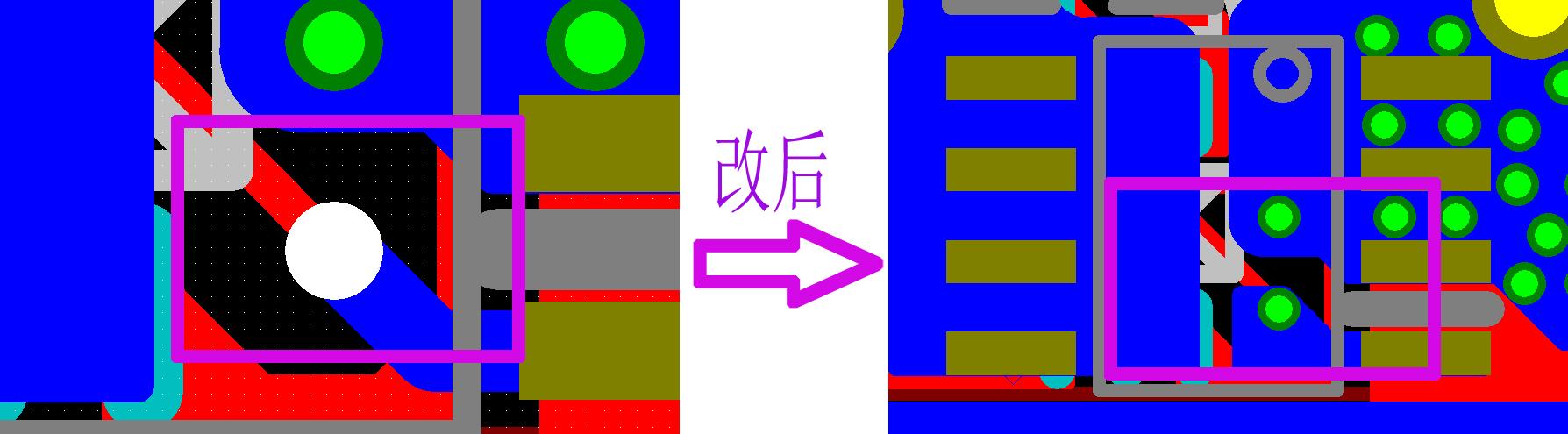

2、尽量用覆铜替代粗线。当使用粗线时,过孔通常最好为非通常走线过孔,增大过孔的孔径和焊盘。

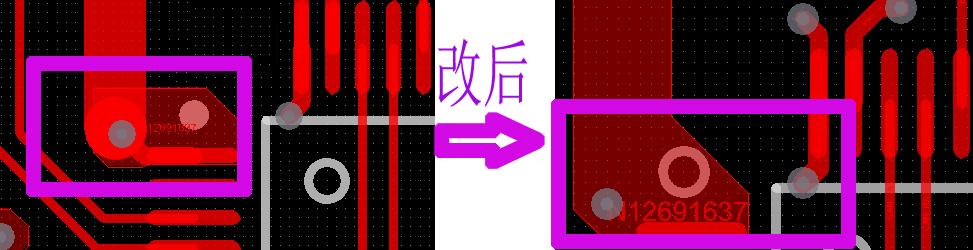

3、尽量用覆铜替换覆铜+走线的模式,后者常常产生一些小尖角和直角使用覆铜替换走线:

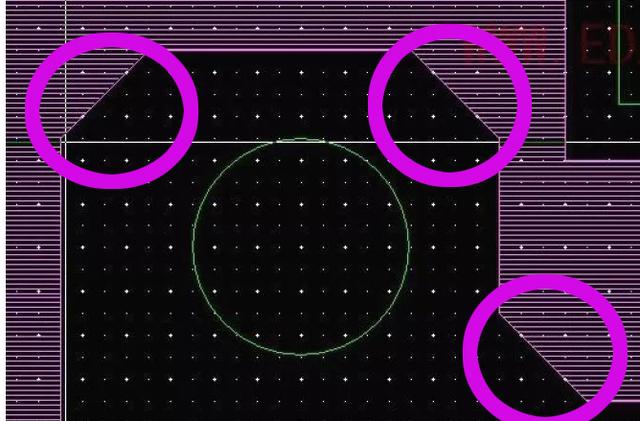

4、shape corner 必须大小一致,如下图,corner 的两条边都是4 个格点,那么所有的小corner 都应该这样做。

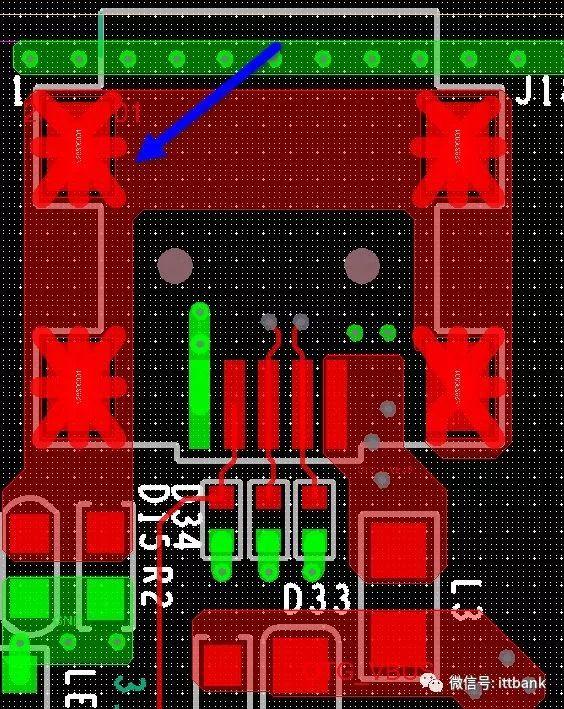

5、插头的外壳地覆铜连接方式最好用8角的方式,而非Full Connect的方式

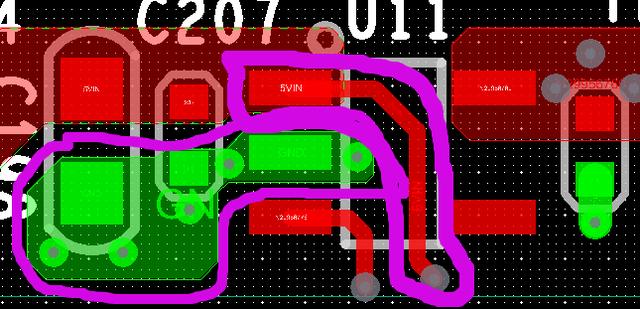

6、电源的连接,特别是从电源芯片输出的电源引脚最好采用覆铜的方式连接
