功率MOS剖析(一)

(1)：等效电路





(2)：说明：

功率 MOSFET 正向导通时可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大;它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。

功率MOSFET的反向导通等效电路(1)





(1)：等效电路(门极不加控制)





(2)：说明：

即内部二极管的等效电路，可用一电压降等效，此二极管为MOSFET 的体二极管，多数情况下，因其特性很差，要避免使用。

功率MOSFET的反向导通等效电路(2)

(1)：等效电路(门极加控制)





(2)：说明：

功率 MOSFET 在门级控制下的反向导通，也可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大;它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。此工作状态称为MOSFET 的同步整流工作，是低压大电流输出开关电源中非常重要的一种工作状态。

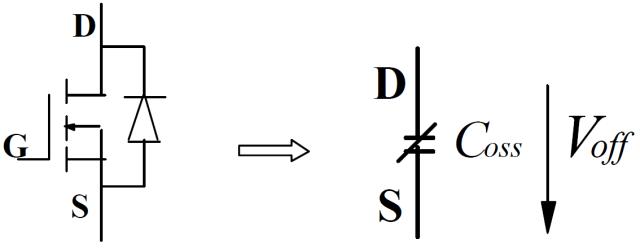

功率MOSFET的正向截止等效电路

(1)：等效电路





(2)：说明：

功率 MOSFET 正向截止时可用一电容等效，其容量与所加的正向电压、环境温度等有关，大小可从制造商的手册中获得。

功率MOSFET的稳态特性总结

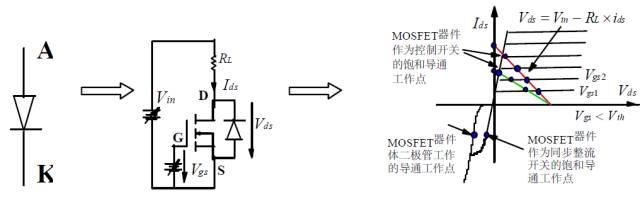

(1)：功率MOSFET 稳态时的电流/电压曲线
