认识译码器，先从简单的CD4511说起，所以现在的电路很小巧

CD4511是七段码译码器，它有四个输入端(8421BCD码)，输出可以直接驱动共阴极数码管。CD4511一般与ICL7137模数转换集成块配合使用，设计为显示仪表，用于显示电压、温度等。









。

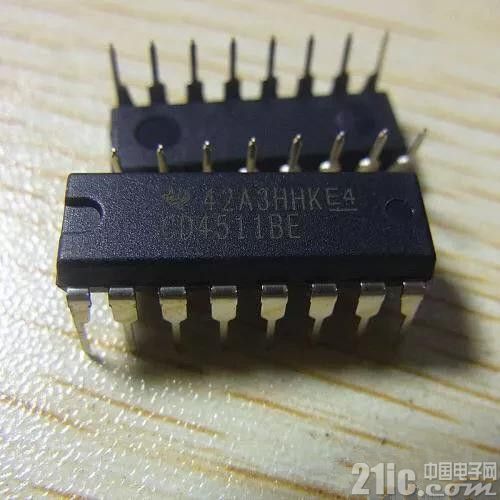

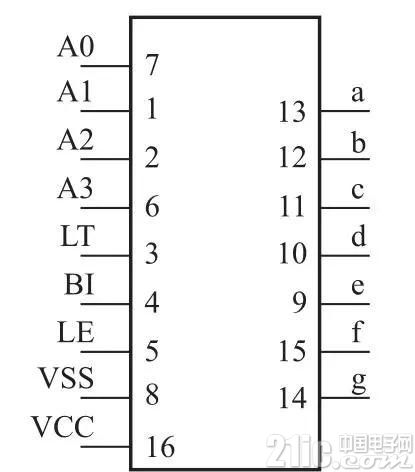

CD4511的图形符号用IC表示。

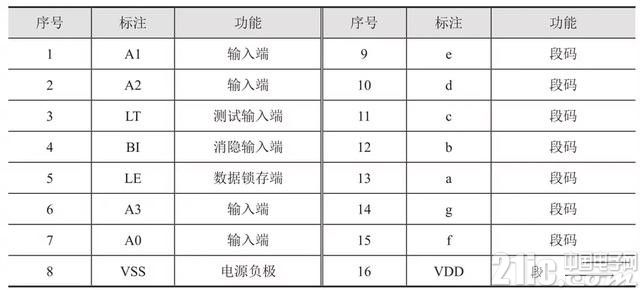

认识译码器，先从简单的CD4511说起，所以现在的电路很小巧表中，LT灯是测试端，高电平时，数码管正常显示，低电平时，数码管显示“8”，主要是检查数码管的段码好坏;

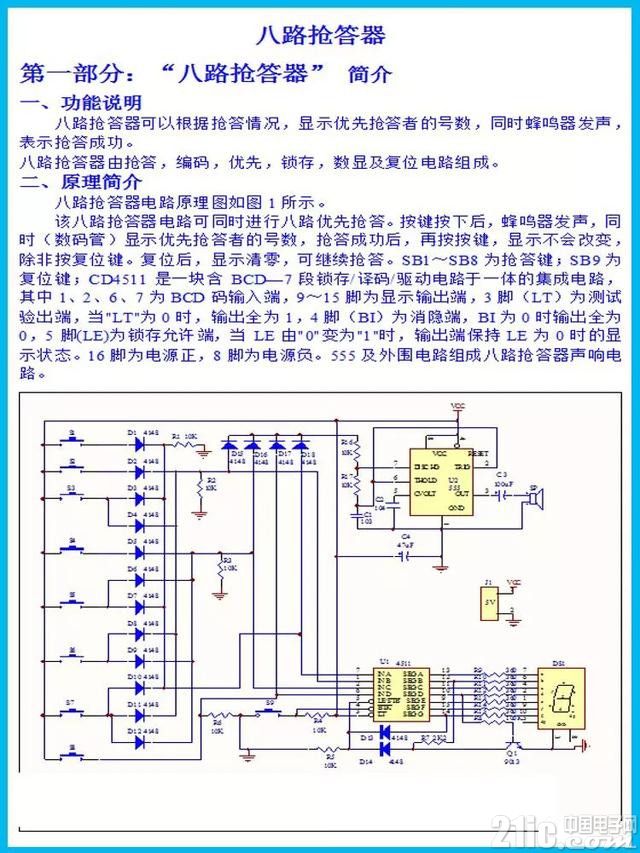

，所以现在的电路很小巧八路抢答器电路图

数据锁存控制端，高电平锁存数据，低电平时正常传输数据;BI是输出消隐控制端，高电平时数码管正常显示，低电平时，数码管段码消隐。

认识译码器，先从简单的CD4511说起，所以现在的电路很小巧BCD码与十进制的换算关系：例如，十进制9的BCD码为1001，8×1+4×0+2×0+1×1=8+0+0+1=9。
